Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Механический бензонасос

Приводной рычаг механического бензонасоса постоянно двигается вверх-вниз, но сдвигает диафрагму вниз только при необходимости заполнить камеру насоса. Возвратная пружина сдвигает диафрагму обратно вверх, чтобы подать топливо в карбюратор. Строение механического бензонасоса:

Пример механического бензонасоса

• камера;
• впускной, выпускной клапан;
• диафрагма;
• возвратная пружина;
• приводной рычаг;
• кулачек;
• распредвал.

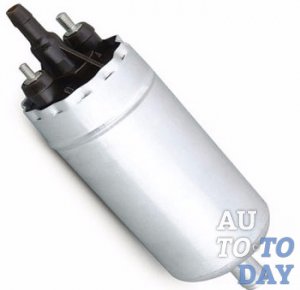

Электрический бензонасос

Электробензонасос снабжен схожим механизмом: он работает за счет сердечника, который втягивается в электромагнитный клапан, пока не открываются контакты, отключающие подачу электрического тока. Строение электрического бензонасоса:

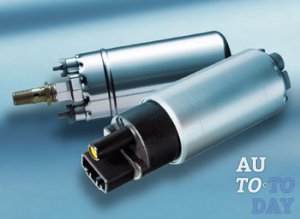

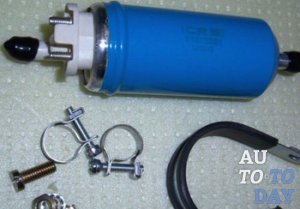

Пример электрического бензонасоса

• камера;
• впускной, выпускной клапан;
• диафрагма;
• возвратная пружина;
• электромагнитный клапан;
• сердечник;
• контакты.

Принцип действия бензонасоса

Приводится в действие диафрагмой которая ходит вверх-вниз, поскольку над диафрагмой создается разряжение (при ходе вниз), открывается всасывающий клапан через который бензин поступает через фильтр в наддиафрагменное углубление. При обратном ходе диафрагмы (вверх), когда создается давление, оно закрывает всасывающий клапан, а открывает нагнетающий, что и способствует движение бензина по системе.

Основные неисправности бензонасоса

В основном бензонасос выходит из строя по 2 причинам:

• загрязненный топливный фильтр;
• езда на пустом баке.

И первом, и втором случае, бензонасос работает на пределе, а это способствует быстрому истечению предусмотренного ресурса. Чтобы самостоятельно продиагностировать и выяснить причину неисправности топливного насоса читайте статью о шагах проверки.

Проверить работу бензонасоса можно в 5 или 7 этапов. Для этого нужно сначала начать с предохранителя и заканчивая проверкой давления. Имея мультиметр, манометр и АКБ с проводком
Подробнее

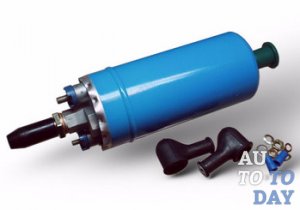

Устройство электробензонасоса — что качает топливо?

• Устройство электробензонасоса — что качает топливо?
• 1. Назначение электробензонасоса
• 2. Как работает электробензонасос
• 3. Из чего состоит электробензонасос

Представьте себе такую ситуацию: вы проспали, спешите на работу или дети опаздывают в школу. Итак, вы быстро допиваете еще очень горячий кофе, впопыхах берете ключи и плащ и мчитесь к автомобилю чтобы его прогреть. Пробуете его завести, а он никак не реагирует на ваши действия. Вы стараетесь еще раз, и еще, собираете всю волю в кулак, и пробуете в «последний третий раз», но вскоре понимаете, что сегодня таки не ваш день. Вот это и называется законом подлости, или, возможно, неисправностью электробензонасоса?

• 1. Назначение электробензонасоса
• 2. Как работает электробензонасос
• 3. Из чего состоит электробензонасос

Как так? Присмотритесь к одометру в вашем автомобиле: если он показывает 80 000 км, а тем более 170 000 км, причина того, что ваш автомобиль не заводится очевидна. Скорее всего, в бензонасос больше не проводится транспортировка горючего под достаточными показателями давления. Также, очень часто водители жалуются на то, что автомобиль постоянно глохнет на пол пути, или же уровень мощности двигателя при эксплуатации желает лучшего. Причина в недостаточности давления в топливном насосе.

1. Назначение электробензонасоса

Ни для кого не секрет, что на сегодня весь современный автомобильный транспорт комплектуется двумя видами насосов: механическим и электрическим. Главным отличием первого от второго является сфера использования бензонасоса. Так, механический топливный насос принято использовать в автомобилях карбюраторного типа. Именно здесь производится подача бензина в карбюратор под низким давлением. Электрическим бензонасосом комплектуют автомобили с топливными системами непосредственно инжекторного типа, где бензин подается под давлением. В чем же предназначение электробензонасоса?

Если говорить в целом, электробензонасос является достаточно сложным по конструкции и функциям узел автомобиля. Его функции идентичны работе диафрагменного или плунжерного насоса. Что же он делает? Электробензонасос используется для подачи топлива к форсункам по топливопроводам. Как известно каждому автолюбителю, нормальная работа форсунок в автомобиле напрямую зависит от создания в топливной системе определенного давления. Исходя из этого, конструкторы автомобилей успели предусмотреть работу электробензонасоса еще до запуска двигателя.

Если кратко говорить о построении электробензонасоса, то можно сказать, что он состоит из электрического двигателя и, конечно же, механического насоса (может быть разный: роликовый, вихревой, шестеренчатый, а также турбинный). Сам электробензонасос не имеет отдельной системы смазки, так как он и без того постоянно находится в топливе, поэтому топливо самостоятельно является для такого вида бензонасоса и охлаждающей жидкостью и жидкостью для смазки узла. Местонахождение электробензонасоса определяется маркой автомобиля.

Бензонасос на электрической тяге может быть установлен как внутри бака, так и снаружи бака прямиком возле него. Если говорить о работоспособности электробензонасоса, следует отметить, что, в среднем, он может прокачать где-то 1-2 литра в минуту. Такая работа возможна при давлении в 2,5-5 атмосфер. Выравнивание рабочего давления до необходимого продуктивного показателя можно воспользовавшись специальным регулятором в топливной реке.

Если говорить о поломках, то можно сказать что они бывают двух типов: механические и электрические. Как показывает практика, последние случаются довольно редко. Если пробег вашего автомобиля равен 150 тысячам, единственное что может выйти из строя так это щетка или коллектор электромотора.

Как правило, электрические насосы, в отличии от механических, которые крепят с внешней стороны топливного бака, устанавливаются на внутренней его стороне. Бывают и такие модели автомобилей, которые используют и два бензонасоса. Один выполняет свои функции на довольно больших объемах под малым давлением, непосредственно внутри бака, а другой эксплуатируется на незначительных объемах под большим давлением, на самом двигателе или вовсе около него. Как правило, под малым давлением работают именно механические бензонасосы. Теперь давайте поподробнее рассмотрим принцип работы электрического бензонасоса.

2. Как работает электробензонасос

Если говорить в общем, электрический бензонасос проделывает проталкивание бензина в двигатель. Если брать во внимание старинные автомобили, на таковых бензонасос работает с неизменимой скоростью. Напротив, скорость работы топливного насоса в современных автомобилях напрямую зависит от требований двигателя.

Как правило, контроль над всей работой электрического бензонасоса производится электронной системой автомобиля, которая помимо положения дросселя и содержания выхлопов принимает во внимание и соотношение воздуха к горючему. Исходя из того факта, что электробензонасосы предназначены для работы под давлением, они склонны быстро нагреваться и издавать шум. Собственно поэтому их и помещают в топливный бак, так как бензин способен охладить топливный насос и , к тому же, заглушить все существующие шумы.

Как правило, электрический бензонасос от того и электрический, что его запускают с помощью электродвигателя. В то время как вы включаете зажигание поворачивая замок на включение, именно в этот момент из бортового компьютера исходит сигнал на запуск бензонасоса. Затем к топливному насосу поступает электрический заряд. Движок, который находится внутри насоса на протяжении нескольких секунд вращается и при этом работает над созданием в топливной системе нужного давления. Важным является тот факт, что если в компьютер на протяжении двух секунд не поступает сигнал о работе двигателя, в таком случае насос производит автоматическое выключения. Данная операция проводится с целью безопасности.

Именно в эти первые секунды после того, как двигатель запустился можно услышать как же работает топливный насос. После запуска, происходит засасывание горючего через трубочку прямиком в насос, которое после этого выводится из топливного насоса посредством одностороннего клапана. После этого горючее попадает в топливный фильтр, выполняющий функции задерживания мусора и прочей грязи, а потом уже поступает непосредственно в сам двигатель.

Работа топливного насоса напрямую зависит от работы двигателя, поэтому если двигатель не работает, не будет работать и электробензонасос. Как мы уже говорили, неисправности электрического характера случаются довольно редко. Намного чаще можно наблюдать износ нагнетающей части. Как показывает практика, причиной такой поломки являются присутствующие в горючем разнообразные механические примеси, которые могут абразивно действовать на трущиеся поверхности насоса. Такие примеси могут более всего навредить в том случае, когда топливный бак почти пуст. На значительную потерю давления может повлиять загрязнение сетки топливоприемника, а также несвоевременная замена фильтра тонкой очистки топлива. Диагностировать поломку можно общепринятым способом используя манометр давления в топливной системе, именно в тот момент, когда двигатель находится в рабочем состоянии.

Важно помнить, что если вы хотите заменить топливный фильтр, вам нужно помнить, что замена должна производиться непосредственно перед самой проверкой, для того, чтобы предотвратить возможные искажения в показаниях манометра. Если вы обнаружили, что отметка показывает низкое давление, специалисты советуют провести проверку, а возможно и очистку сетки топливоприемника.

Если после проделанных операций давление будет по-прежнему ниже двух атмосфер, вам нужно провести замену электробензонасоса. Полностью проделать такую операцию в домашних условиях и без участия специалистов невозможно. Единственное что вы сможете сделать, так это проверить электрическую часть насоса. Как правило, исправно работающий электродвигатель издает звуки, похожие на жужжание при включенном зажигании.

Не лишним было бы отметить, что именно при работе механической части электробензонасоса и достигается давление в системе. Важно помнить, что неисправный электробензонасос по сути не подлежит ремонту на СТО, техцентры могут произвести разве что его замену. Все же, некоторым сервисам удается успешно отреставрировать топливный насос. К слову, цена на новый насос составляет одну третью всего узла.

Многие задаются вопросом, как же продлить работоспособность топливного насоса. Во-первых, нужно всегда следить, чтобы в баке постоянно было топливо нормального качества и, желательно, заполняло бак на не менее две трети объема. Конечно, в идеале бак должен всегда быть полным. На сегодня, современные автомобили используют плоские баки, поэтому даже 10-15 литров при маневрах могут оголить насос в значительной степени. Это грозит насосу тем, что он будет захватывать воздух, а в процессе эксплуатации это крайне нежелательно. Если же в зимнюю пору, бак будет недостаточно наполнен, то по большое вероятности в нем образуется конденсат. Специалисты советуют особенно тщательно подойти к этой проблеме, которая может доставить много неудобств.

Наиболее распространенными «вредителями» электробензонасоса являются, как мы уже говорили, механические примеси. Бороться с ними можно и нужно. Во-первых, можно заправляться на АЗС в канистру, а уже после этого заливать топливо в бак, используя дополнительный фильтр. Данный способ борьбы с механическими примесями является достаточно эффективным, но крайне неудобным.

Также можно использовать специальные насадки, в основу которых идут различные спирты, которые могут выводить из бака воду. Но как ни крути, механические способы на сегодня являются наиболее эффективными и надежными.

3. Из чего состоит электробензонасос

Если говорить в общем о конструкции любого электробензонасоса, можно сказать что он состоит из двух очень важных узлов, а именно из электродвигателя постоянного тока, а также гидронагнетателя. Оба узла объедены в одном корпусе и соединённые между собой механически. Узел гидронагнетателя включает в себя предохранительный клапан для сброса лишнего давления, а также обратный клапан, который находится на выходе самого бензонасоса (возможно и размещение и за его пределами).

Последний способен воспрепятствовать сливу топлива из магистрали в бензиновый бак. Также за его участия происходит сохранение давления в магистрали при выключении данного бензонасоса. Сам гидронагнетатель по принципу действия принято делить на центробежный и объёмный. Первый бывает турбинным, нагнетающая деталь которого напоминает крыльчатку с большим количеством лопастей, а второй бывает шестеренчатым и роликовым.

Поскольку электробензонасос представляет собой начало подачи топливной системы, как правило, на его работу воздействуют все предшествующие узлы, посредством которых он систематически прокачивает топливо. Исходя из этого, при какой-либо диагностике бензонасоса вам нужно будет принять во внимание все особенности схемы построения топливоподачи, а также воздействие отдельных узлов на всю работу электробензонасоса.

Итак, система подачи топлива может строиться исходя из двух схем. Первой является «короткое» топливное кольцо (возврат топлива в бак от начала топливной системы), вторая идет по «длинному» кольцу (возврат неиспользованного топлива форсунками в бак от места их установки).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Особенности работы топливных насосов

Чтобы определить, где находится электрический топливный насос в системе, необходимо учесть его конструктивные особенности. Так например, роторные и шестеренчатые устанавливаются непосредственно в системе топливопровода, а центробежный насос всегда находится в бензобаке. По месту расположения топливные насосы разделяют на:

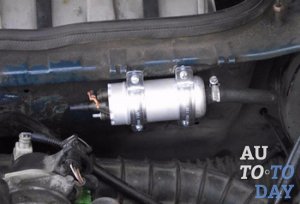

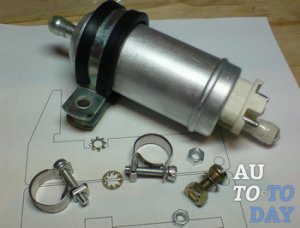

• Выносные – монтируются на кузове автомобиля.
• Погружные – устанавливаются в топливном баке таким образом, чтобы он был погружен в топливо. Такие конструкции наиболее популярны в современных авто. За счет погружения механизма в рабочую жидкость обеспечивается его охлаждение, а также исключается вероятность «сухого хода». Модуль погружного бензонасоса состоит из датчика уровня топлива, фильтра грубой очистки топлива, самого электрического бензонасоса и регулятора давления.

В автомобилях с бензиновым двигателем топливный насос создает высокое давление в диапазоне 0,3-0,4 МПа. В системах непосредственного впрыска топлива может обеспечиваться давление до 0,7 МПа.

Включение электрического насоса происходит при помощи реле, получающего сигнал от блока управления двигателя. Питание проходит через предохранитель в цепи бензонасоса, приводя последний в работу одновременно с включением системы зажигания или сразу после открытия двери водителя. Само реле может располагаться возле блока управления двигателя или в составе блока предохранителей.

Преимущества инжекторных систем.

Инжекторные двигателя имеют неоспоримое преимущество перед карбюраторными двигателями, это:

1. Дозировка топлива и его экономное расходование.
2. Улучшенное наполнение цилиндров двигателя, что увеличивает мощность.
3. Лучшая динамика автомобиля.
4. Запуск двигателя не зависит от погоды и температуры наружного воздуха.
5. Высокая надежность.

Как недостаток можно отметить сложность в обслуживании и ремонте, который может оказаться весьма дорогостоящим. При правильном уходе и обслуживании, инжекторный двигатель на автомобиле Волга доказывает свою эффективность и надежность.

Проверка питания

Установить факт наличия напряжения на разъеме ТН можно с помощью простейшей контрольки для проверки электрических цепей. Чтобы проверить бензонасос, в электросхемах для вашей модели авто найдите распиновку электрического разъема топливного модуля. Для работы электродвигателя насоса необходим «–» и «+». Если после включения зажигания и подсоединения контактов контрольки к соответствующим пинам колодки лампочка загорелась, значит, с питающим напряжением все в порядке. Пользуясь этим методом, вы можете проверить наличие +12В и массы в разъеме реле бензонасоса, установить наличие питающего напряжения от ECM к реле. Если бензонасос не включается, а с компонентами электрической цепи проблем нет, причина в самом ТН.

Удобнее всего определять, почему нет питания на бензонасос, при помощи мультиметра. Допустим, что +12В на насос выходят из реле, но к разъему топливного модуля так и не приходят. В таком случае необходимо прозвонить провода от реле к топливной секции. В режиме омметра вы не только найдете обрыв, но и сможете увидеть паразитное сопротивление в цепи. Рассматривая возможные причины, по которым не качает бензонасос, не забывайте о поломке иммобилайзера. Нередко в таких случаях двигатель запускается, но через несколько секунд глохнет.

Работа в салоне

Это самый трудный этап работы своими руками, поскольку:

1. Панель приборов затрудняет монтаж;
2. Требует частичной разборки и извлечения приборов;
3. Требует замены некоторых клемм.

Проводка ВАЗ 21099 на инжектор панели приборов соединяется с новой после перепайки разъемов

При работе с электрооборудованием следует соблюдать меры предосторожности:

1. Ознакомиться с требованиями, которые содержит штатная инструкция;
2. Отсоединить АКБ;
3. Работу с клеммами и контактами осуществлять в резиновых перчатках, чтобы избежать ненужного загрязнения.

Замена колодки

Сложность предстоящей работы заключается в том, что на старых моделях колодки жгута проводов панели приборов сделаны на 9 контактах. И чтобы не менять еще и ее, можно воспользоваться старой.

А для этого вам потребуется:

1. схема электропроводки ВАЗ 21099 на инжектор для наглядности;
2. старая колодка, срезанная со снятой проводки;
3. наличие свободного времени и желания.

Колодка на 9 контактов, которую предстоит заменить

Схема приборов, подключенных на колодку

Пошаговая инструкция замены колодки выглядит следующим образом:

1. провод, передающий показания от датчика скорости, должен быть подключен к 9 контакту колодки (на схеме обозначен как СП);
2. сигнал Check Engine поступает на 8 контакт колодки (БП);
3. датчик расхода топлива передает информацию на маршрутный компьютер (ЖЧ);
4. диагностическая колодка подключена к ГБ, и взаимодействует с БК;
5. электронный тахометр получает информацию от ЭБУ и выводится на 2 контакт колодки (на схеме КП);
6. разъем РЧ отвечает за питание 12 В, а также за включение реле стартера. К нему же привязана и работа Check Engine;
7. пуск стартера осуществляется через замок зажигания, а ПЧ разъем задействует дополнительное реле при повороте ключа в положение «Стартер»;
8. питание замка зажигания 12 В перераспределяется на приборную панель через разъем ГП. Также подает питание на ЭБУ и на бензонасос для запуска двигателя;
9. за информацию уровня бензина в баке автомобиля отвечает разъем Р.

Процесс подключения колодки на бензобаке

Причины выхода из строя и замена

Ваз 2110 подключение электробензонасоса

Выход бензонасоса из строя происходит по нескольким причинам:

• езда с пустым бензобаком;
• не вовремя произведенная замена топливного фильтра и многое другое.

Из-за несоблюдения таких простых правил, электробензонасос работает на износ. Поэтому преждевременно происходят сбои в работе топливной системы.

Примечание: необходимо вовремя менять топливные фильтры, в особенности при заливке некачественного бензина. Соблюдать главное правило, бензобак должен быть всегда заполнен больше половины.

Подготовка к ремонту

До начала проведения ремонта замены электробензонасоса, надо:

• отсоединить на аккумуляторе минусовую клемму;
• снять крышку с бензобака, для предотвращения создания разреженности паров;
• проверить уровень топлива, в бензобаке его должно быть на уровне середины, но не более;
• так же рядом надо поставить огнетушитель, только заранее проверить его срок годности.

Чтобы сбросить давление в трубопроводе необходимо завести двигатель,и оставить работающим до полной его остановки.

Примечание: работы необходимо проводить с применением лампы с защитным колпаком. Заранее надо приготовить чистую ветошь и пластмассовую тару, под снимаемый бензонасос, так как в нем останутся остатки топлива.

После выполнения подготовительных работ, откинуть заднее сиденье, снять защитную крышку бензобака.

Замена

Ваз 2110 схема электробензонасоса

Работы проводить аккуратно, разборчиво и последовательно:

• разъединить разъем бензобака;
• ослабить хомут;
• открутить трубки, применяя специальные ключи;
• снять резиновые прокладки;
• открутить восемь болтов на корпусе;
• снять уплотнительное кольцо;
• вынуть бензонасос.

Примечание: резиновые прокладки на обоих штуцерах трубопроводов поменять, используя ремкомплект. Бензонасос надо уложить на заранее приготовленную ветошь, или в пластмассовую емкость.

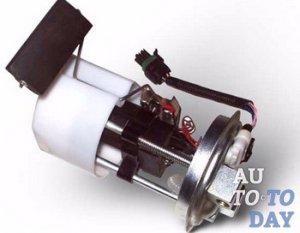

Ваз 2110 электробензонасос и его снятие

Насос постепенно вынимается вверх, наклоняется к спинкам сидений, для избегания деформации поплавка.
Во время выполнения этой работы может пролиться оставшийся бензин. Последнее – снять резиновую прокладку.
При замене не полностью модуля, а только бензонасоса придется потратить силы и время:

• вынуть стопорную пружину с одной направляющей;
• обжать пластины фиксации;
• отсоединить модуль;
• вынуть заборную сетку;
• разъединить клеммы от насоса и датчика уровня топлива;
• снять полипропиленовую топливную трубку, она соединена надежно, поэтому надо будет действовать аккуратно, но прикладывая усилия;
• извлечь и поменять насос.

Примечание: замену бензонасоса надо проводить с заменой топливного фильтра.

Сборка

Ваз 2110 электросхема бензонасоса

Ваз 21102 электробензонасос

Производится проверка работы нового бензонасоса. Заводится двигатель, надо дать ему поработать на малых оборотах.
Проехать по территории используя разные режимы, прибавляя обороты, уменьшая, на пределах допустимых пространством. Вернуться в гараж. На месте еще раз проверить затяжку разъединяемых деталей.

Примечание: все ремонтные работы надо проводить с соблюдением мер пожаробезопасности.

Замену электрического бензонасоса производить своими руками не составит большого труда. Необходимо только внимательно изучить инструкцию и проявить терпение, внимательность.
Перед проведением этой работы нужно просмотреть видео и фотографии. Фото можно использовать и при проведении работ.
Сложить их в необходимой последовательности. Цена бензонасоса, ремкомплекта, фильтра топливного в пределах 2000 руб.
Выполнение работ по замене бензонасоса не требуют большой квалификации. Поэтому с ней может справиться автомобилист любой категории.
После выполнения работ необходимо собрать всю ветошь и утилизировать. Старые манжеты и прокладки так же подлежат утилизации.
