Чем меряют компрессию в дизельном двигателе

Компрессия в дизельном моторе

27 февраля 2020 Категория: Полезная информация.

Компрессия относится к числу основных рабочих характеристик не только дизельных, но и бензиновых силовых агрегатов. Она представляет собой давление, образующееся в цилиндре, когда поршень занимает крайнее верхнее положение.

В статье:

  • Какой должна быть компрессия в дизеле?
  • Как проверить компрессию?
  • Признаки снижения компрессии
  • Причины снижения компрессии
  • Как восстановить компрессию

Компрессию часто путают со степенью сжатия, однако это два разных параметра. Первый из них характеризует давление, второй — объем (вернее, его уменьшение после перемещения поршня из нижнего в верхнее положение). Соответственно, компрессия выражается в МПа, атмосферах, кг/см 2 или других единицах измерения давления. Что касается степени сжатия, то это математическая величина, выражаемая как отношение объема цилиндра к объему его камеры сгорания.

Какая компрессия двигателя нормальная

Ясно, что для различных моделей двигателя с различными характеристиками и в том числе степенью сжатия, нормальное значение компрессии будет разным. Нормальная компрессия на разных авто, может располагаться в границах от семи, до одиннадцати атмосфер. И это для двигателей бензиновых. У современных дизелей, компрессия значительно выше. Здесь рамки нормы от 25 до 32 атмосфер. Дело в том, что сама конструкция дизельных моторов и современных агрегатов особенно, предполагает высокое рабочее давление в их цилиндрах. Ведь солярка, как известно, воспламеняется не от искры, как бензин или газ, а от сжатия. Следовательно, отличная компрессия для мотора бензинового, для дизеля будет вообще никакой. И сравнивать их просто нет смысла.

Существуют специальные руководства, выпускаемые производителями автомобильной техники, в которых указываются допустимые значения компрессии для различных типов и моделей двигателей. Ну и конечно же, в документации к конкретной модели авто, как правило, указывается нормальная компрессия в двигателе. Вот на эти значения и следует ориентироваться. Для примера приведем таблицу с данными для некоторых популярных автомобилей.

АвтомобильКомпрессия в кг/см2
ВАЗ 211013
ВАЗ 210911
ВАЗ 2106-0711
VW Tiguan 1,4/2,012/12
VW Jetta (2010-2017) 1,4/1,612/12.5
VW Golf (2009-2017) 1,2/1,4/1,612/12/12.5
Toyota RAV4 (2006-2017) 2,0/2,2/2,512/18/12
Toyota Corolla 1,3/1,6/1,813.5/12/12
Toyota Camry (2009-2017) 2,0/2,4/2,5/3,511.5/12/12/12,5
Opel Corsa 1,2/1,412.5/12.5
Opel Astra 1,4/1,611/13
Nissan Qashqai 1,6/2,012,5/12
Nissan Juke12.5
Mitsubishi Lancer (2007-2017) 1,5/1,6/1,812.5/12.5/12
Mitsubishi ASX (2010-2017) 1,6/1,8/2,013/12.5/12
Mazda 6 (2011-2017) 2,0/2,516/15
Mazda 3 (2010-2017) 1,5/1,6/2,016/12/16
Kia Sportage (2011-2017) 2,013
Kia Sportage (2004-2010) 2,012.5
Kia Rio (2011-2017)12.5-13
Kia Rio (2005-2011)12.75
Kia Cee’d 1,4/1,613
Hyundai Solaris (2011-2017) 1,4/1,613/13
Hyundai Elantra (2013-2017) 1,613
Honda Civic (2008-2017) 1,8/2,413/13
Ford Focus (2011-2014) 1,6/1,6 с турбонаддувом/2,013.5/18/14
Daewoo Nexia 1,5/1,610.5/11
Daewoo Matiz 0,811
Daewoo Gentra 1,512.5
Chevrolet Lanos 1,512
Chevrolet Lacetti 1,6/1,812/12.5
Chevrolet Cruze 1.6/1.814/13
Chevrolet Aveo 1,613.5
Audi A4 (2011-2017) 1.8-2.0/3,012/12.5

Еще одним важным моментом, который касается компрессии автомобильного двигателя, является ее равномерность. То есть, если в трех цилиндрах компрессия равна восьми, а в четвертом – пяти, то мотор будет работать не ровно, машину будет подтрушивать и весьма чувствительно, возможно появление, так называемого масложора, когда двигатель начинает расходовать масло и ряд других неприятных явлений.

Читайте также: Чем дизельный двигатель отличается от бензинового .

Как происходит замер компрессии в двигателе

Снимем свечки накала либо форсунки с двигателя и измеряем компрессию в абсолютно всех цилиндрах и вписываем сведения. Для точного теста измерения компрессии, необходима температура окружающей среды 20°С. При измерении компрессии необходимо достаточно настроенная батарея, и четкое устройство (компрессометр).

Компрессометр обязан являться специализированным как раз для дизеля, у подобного устройства наиболее сильный манометр и принимаем во внимание одно условие, так как размер камеры сгорания на дизельном моторе весьма минимален, поэтому если трубка длиннее, а диаметр её внутреннего канала толще, данные компрессии будут заниженными, отличающиеся от действительных.

В случае если компрессия малая, немаловажно установить, с чего же — с трудностей в поршневой группе либо с трудностей в клапанном механизме. И если точно установить, в таком случае, возможно, будет заняться устранением четкой предпосылки утраты компрессии.

Самостоятельное измерение компрессии дизельного двигателя

Компрессия двигателя – давление, которое возникает в цилиндрах в тот момент, когда поршень доходит до «мертвой точки». Это важнейший параметр, по которому определяют степень работоспособности мотора (технического состояния клапанов, а также поршневой группы). От него зависит, насколько быстро заведется агрегат, его мощность, расход масла, скорость сгорания топлива. Низкое значение является причиной дымления, вибраций, потеков масла.

Измерение компрессии на дизеле

Для каждого типа двигателя существуют свои нормы степени сжатия воздуха в камере сгорания. Если значения ниже установленных производителем, то необходимо провести диагностику. При существенных отклонениях потребуется ремонт (замена колец, восстановление гильз).

Можно научиться делать замеры самостоятельно, чтобы не тратить время и деньги на поездки в автосервис. Основные правила:

Стартер должен быть исправен, а аккумулятор полностью заряжен (от этого зависит частота оборотов коленвала, а значит и точность измерения).

Мотор предварительно прогревают, потом глушат. Прогрев нужен для более точного результата, поскольку «на холодную» сила сжатия воздуха ниже.

Дроссельную заслонку нужно открыть. Таковые имеются не на всех дизелях (при наличии клапана на впускной магистрали для вакуумного усиления тормозов).

Производить замер можно через отверстия свечей (нужно будет выкрутить все) или форсунок (можно вывернуть только одну). Первый способ гораздо проще. Существенной разницы в показаниях при замерах различными способами нет.

Чем и как замерять

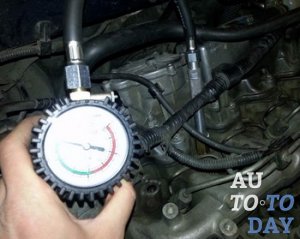

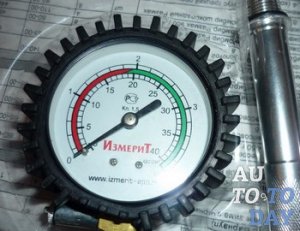

Давление измеряют при помощи прибора, похожего на монометр, – компрессометра. Предел измерения должен быть не ниже 60 атм. Для замера через свечные или форсуночные отверстия предусмотрены соответствующие переходники.

Ход работы (путем снятия свечей):

  • Выключить подачу топлива: переместить в нижнее положение рычаг отсечки насоса высокого давления либо можно найти на топливной магистрали клапан подачи и обесточить его.
  • Накрутить переходник на место свечи. Предварительно эту область желательно очистить от мусора и пыли.
  • Открыть дроссельную заслонку (при ее наличии), выжав педаль газа до максимума.
  • Повернуть ключ зажигания, после трех оборотов коленвала выключить (4-5 секунд). Это нужно для удаления копоти и нагара, а также для получения более точного результата. Оптимальная частота оборотов – от 200 до 250 в минуту.
  • Зафиксировать данные на приборе.

Процедура повторяется для каждого цилиндра. Если полученные результаты в пределах нормы (для дизельных это 30 кг/см2), то нет причин беспокоиться о состоянии мотора. Если показатели низкие, то временно повысить их можно доливом масла. При незначительном снижении ситуацию исправляют применением присадок для дизеля.

Базовые значения давления в камере сгорания у разных автомобилей могут отличаться, поэтому ориентироваться следует на значения рабочих величин, указанные в «Инструкции». Для дизельных это 45 атм., а разница величин между цилиндрами должна быть не более 3 атм. На показания прибора также влияют следующие факторы:

  • Состояние поршневой группы.
  • Затруднение выпуска (нарушена наполняемость цилиндров).
  • Проблемы с работой газораспределительного механизма.
  • Функционирование воздушной заслонки, фильтра, воздушного канала.
Читать еще:  Что такое золотник в двигателе

Дизельные моторы более чувствительны к изменениям давления, нежели бензиновые, поэтому во избежание проблем замерять показатель необходимо раз в месяц.

Мы используем современные дизельные компрессометры: Поток РТ-1 электронный компрессометр и Jonnesway Hydroscand.

Мы предоставляем свои услуги в Москве, МО, Владимире, Рязани, Ярославле.

Подготовка дизеля к зиме

Многие знают, что дизельные двигатели более чувствительны к низкой температуре зимой, чем бензиновые. Так почему все больше людей отдает предпочтение дизелю и с какими проблемами сталкиваются? Рассмотрим подробнее основные проблемы и возможности их решения.

Преимущества дизельных двигателей

Дизельные двигатели набирают популярность у водителей легковых автомобилей. Дизели, изначально работавшие для тяжелой дорожной, строительной, военной и сельскохозяйственной техники, на современных машинах проявляют себя как наиболее экономичные и выгодные с эксплуатационной точки зрения двигатели.

Почему потребители покупают дизельные автомобили?

  1. Экономичность. КПД дизеля на 15-20 пунктов выше, чем бензинового двигателя. Для дизельных двигателей — это 45-50% энергии, полученной от преобразования топлива, для бензиновых — от 20 до 30%. Это говорит об экономичном расходе ресурса.
  2. Надежность. Дизель работает по циклу «впрыск топлива — сжатие — расширение — выпуск отработанных газов», запускаюсь от ТНВД или поступившего к компьютеру сигнала датчика в системах Common Rail. У бензиновых двигателей запуск осуществляет система зажигания, которая при скачкообразном поступлении высокого напряжения создает влияющие на электронику помехи. Разница в способе воспламенения топлива даёт большую нагрузку на дизельный двигатель, поэтому детали изначально имеют повышенную прочность материала внутренних компонентов. Повышенная стойкость деталей двигателя значительно увеличивает его общий ресурс и срок эксплуатации.
  3. ГСМ. При современном уровне почти сравнявшихся цен на бензин и дизельное топливо, благодаря высокому КПД, расход у дизельных автомобилей меньше на 15-20%. С финансовой точки зрения дизели более выгодны.
  4. ТО и ремонт. Надежность дизеля реже приводит к серьезным поломкам, которые требуют больших финансовых вложений для их устранения.
  5. Цена автомобиля. При одинаковых ценах на модели дизельных и бензиновых машин через пять лет эксплуатации в одинаковых режимах потеря в цене на первые не превысит 5-7%. На вторые — упадет на 35-40%.
  6. Экологичность и безопасность. Устройство двигателей дизельных автомобилей и принцип воспламенения топлива в разы снижают концентрацию вредных веществ в выхлопных газах. А сам мотор мало подвержен нагреву до критических температур.
  7. Автомобили, использующие ДТ, могут без внесения конструктивных изменений в ДВС работать на альтернативном топливе.




Поведение дизельного мотора зимой

Дизельный двигатель запускается при сильном сжатии впрыснутого топлива. Сама сила сжатия остается неизменной и зависит от максимально близкого расположения поршня и верхней стенки камеры сгорания. Также существует такое понятие, как компрессия.

Компрессия — показатель того, насколько увеличилось в большую сторону от нормального расстояние между этими деталями в процессе эксплуатации. Иначе – это уровень давления в цилиндрах, которые обеспечивают оптимальное давление для силы сжатия. Иначе — износ указанных деталей двигателя.

Чем лучше состояние цилиндров и поршневых колец, тем выше компрессия. При большем давлении воспламенение топлива наступает быстрее и двигатель запускается. При недостаточном — температуры в камерах на запуск не хватает, и двигатель не заводится.

В нормальном состоянии топливо воспламеняется в температурном диапазоне от 230°С до 345 °С. При похолодании дизельное топливо обычно мутнеет, густеет, становится вязким и замерзает.

Летнее ДТ начинает процесс преобразования при -5°С, зимнее при -25°С. При низкой компрессии поршню не хватает мощности, чтобы «продавить» ДТ через топливные фильтры и добрать необходимую для воспламенения температуру в камере сгорания. Как и любое давление, измерить компрессию можно в атмосферах.

В новом автомобиле компрессия в цилиндрах составляет примерно 36-40 атмосфер: машина спокойно заведется в -30-35°С. Условно-общие значения компрессии для запуска мотора в холодное время года:

  • 30-36 атмосфер: запуск мотора возможен при понижении температуры до -30°С;
  • 28-30 атмосфер: диапазон допустимых значений температуры воздуха от -15 до -30°С, или многодневная парковка на улице при температуре не ниже -15°С;
  • 25-28 атмосфер: авто способно выдержать продолжительное время на стоянке под открытым небом и завестись, если за этот период температура не опускалась ниже -10°С;
  • 20-25 атмосфер: автомобилю необходим отапливаемый гараж или теплый паркинг для запуска двигателя;
  • До 20 атмосфер: машина не заведется даже при положительной температуре.

Тем, кто взял новый автомобиль, волноваться не о чем ближайшие 2-3 года. А тем, у кого постгарантийное ТС, лучше подготовиться к зимним холодам и холодной осени.

Компрессия в дизельном двигателе

Замер компрессии в дизельном двигателе — это ряд несложных операций, в ходе которых измеряют процент сжатия поршнем воздуха. По результатам проверки можно сделать выводы о состоянии поршневой группы, цилиндра, прокладок, и головки этого блока. Для измерений используют специальный прибор — компрессометр или компрессограф. Компрессометр — простая конструкция, которая в основном состоит из манометра. Он, в свою очередь, соединен с переходником, на котором расточена такая же резьба, как и на стандартной свече и имеет похожий вид.

Помимо компрессии в цилиндрах существует ещё и другая величина — степень сжатия. Степень сжатия — это геометрическая величина, которая отображает соотношение камеры сгорания между головкой и поршнем при его положениях в верхней и нижней мертвой точке.

Часто эти понятия путают, хотя компрессия — это физическая величина, которая измеряется в кг/см2, pci или барах и является давлением, которое создается в цилиндрах двигателя при работе поршня. Величина компрессии всегда больше, чем степень сжатия.

Измерение компрессии дизельного двигателя выполнятся в несколько этапов. Для начала нужно учесть некоторые аспекты:

  • Измерения проводятся исключительно на прогретом дизельном двигателе, его температура должна быть приблизительно около 70-90 С.
  • Необходимо отключить подачу топлива (отключить бензонасос или форсунки).
  • Стоит вывернуть абсолютно все свечи, так как они будут создавать компрессию в других цилиндрах, из-за этого у двигателя при прокрутке стартером упадут обороты и будет возникать сопротивление вращению.
  • Аккумулятор должен быть полностью заряжен или подключено пусковое устройство. Стартер также должен быть исправен.


Рассмотрим этапы замера компрессии в дизельном двигателе:

  1. Необходимо перекрыть подачу топлива для того, чтобы в цилиндре помимо масла больше ничего не создавало излишнюю компрессию. Лучше всего — отсоединить клеммы с топливного насоса.
  2. Выкручиваем все свечи и присоединяем компрессометр. Его установка выполняется так же, как и установка обычной свечи. Закручиваем измерительный прибор по резьбе.
  3. Подключаем заряженный аккумулятор и прокручиваем стартером поршни до тех пор, пока стрелка на компрессометре не остановится в максимальном значении (пока не перестанет возрастать давление). Во время выполнения этой операции нужно поставить нейтральную передачу и ручник.
  4. Повторяем замер со всеми цилиндрами, устанавливая прибор вместо каждой из свеч.
  5. Записываем результаты каждого теста, чтобы сравнить их с нормальными показаниями.
  6. Вкручиваем обратно все свечи, восстанавливаем работу бензонасоса (подачу топлива). Присоединяем клеммы на место.
Читать еще:  Что такое повышенная компрессия двигателя

Подготовка дизеля к зиме

Комплекс мероприятий по подготовке автомобиля к зимнему сезону входят:

  1. Проверка компрессии и устранение причин.
  2. Замена масла. Масло обеспечивает нужный уровень скольжения подшипникам и качение турбокомпрессору, увеличивая продолжительность их службы. Зимнее масло имеет меньший коэффициент вязкости, тем самым облегчая запуск. Для турбированных двигателей масла имеют улучшенный состав.
  3. Замена фильтров. Дизельные двигатели чаще нуждаются в смене расходников, из-за того, что нагрузка на них больше. Поэтому желательно проверить и заменить фильтры.
  4. Чистка форсунок. ДТ не всегда бывает хорошего качества. Некачественное топливо может привести к засорению топливной системы, что скажется на потере мощности турбины и увеличит вероятность выхода её строя. Форсунки склонны к высокому нагреву, поэтому часть топлива запекается, образуя нагар. Этот запекшийся слой уменьшает сечение пропускного канала, снижая работоспособность форсунки и объем подачи ДТ в камеру сгорания для запуска на 20%.
  5. Корректировка работы ТНВД.
  6. Зарядка АКБ.
  7. Проверка свечей накала, если установлен предпусковой подогреватель. Свечи разогревают камеру сгорания топливной смеси в холодное время года, обеспечивая запуск мотора. Зимой проблема актуальна, ведь с пуском могут возникнуть сложности. Летом система не используется.
  8. Утепление двигателя. Не обязательная, но популярная процедура – укрыть двигатель одеялом.
  9. Установка предпускового зажигания. Разнообразие жидкостных, электрических и автономных подогревателей позволяет выбрать необходимый вариант для конкретного случая.


Что делать, если наступило резкое похолодание?

Основные проблемы, с которыми может столкнуться хозяин дизеля на неподготовленной к сезону машине, и методы их решения:

  1. В баке было летнее ДТ, и оно стало вязким. В таком случае в бак заливают депрессорные присадки, но если их нет — подойдет бензин или керосин (не более 15% от объема бака). Долив производится в отогретый автомобиль, поэтому лучше заранее позаботиться о свечах накаливания. Можно попробовать сменить топливный фильтр — возможно, его наглухо забило соляркой и парафинизировало, из-за чего он потерял пропускную способность и топливо не попадает в камеру сгорания.
  2. На улице резко похолодало, и мотор остыл. При кратковременных заморозках стоит утеплить двигатель одеялом или вспененным гофрированным полиэтиленом — это поможет ему быстро отогреться, но не спасет в сильный мороз.
  3. Неисправны свечи накала, а компрессии не хватает. Можно несколько раз включить-отключить зажигание для прогрева свечей накаливания. Также есть старый метод — эфиросодержащий спрей впрыскивают в воздушный фильтр. С помощью него и газовой горелки можно попробовать разогреть воздух в цилиндрах.
  4. Сел аккумулятор. Нужно подзарядить АКБ и попросить «прикурить». Важно помнить, что донор должен заглушить двигатель, иначе мощный дизель может спалить или серьезно повредить электронику прикуривающего авто. Провода должны быть с сечением не менее 1-1,5 квадрата. Предпусковые подогреватели лучше включить.

Во всех остальных случаях поможет только эвакуация ТС в теплый бокс.

Понять, почему дизельный двигатель не заводится на морозе довольно трудно. Есть множество причин и способов их устранения. Поэтому лучше обезопасить себя от возможных проблем и заранее провести подготовку к зимнему сезону.

Компрессометр для дизельных двигателей своими руками — что это такое

  • Компрессометр для дизельных двигателей своими руками — что это такое
  • Принцип действия компрессометра
  • Компрессометр для дизельных двигателей – почему он необходим
  • Что следует учитывать при замерах?
  • Самостоятельный замер компрессии на дизельном двигателе
  • Как сделать компрессометр своими руками?
  • Какая компрессия в дизельном двигателе?

Для проверки состояния цилиндров и поршневой группы всех типов двигателей внутреннего сгорания используется компрессометр. Этот прибор, разновидность диагностического оборудования, входит в набор различных СТО и автосервиса. Он позволяет, даже в домашних условиях, проверить и дать оценку технического состояния двигателя автомобиля. Гибкая конструкция позволяет произвести замеры одному без помощников и демонтажа оборудования.

Если есть подозрение, что двигатель автомобиля не в порядке и необходима его диагностика, а доступ к головке блока ограничен – используют компрессометр. При этом есть приборы для бензиновых и дизельных моторов с различными адаптерами. Различные модели отличаются по величине измеряемого давления, форме и размерам свечного отверстия. С его помощью оценивают изношенность поршневых колец, величину зазора между поршнем и стенкой цилиндра, целостность и посадку клапанов газораспределительного механизма.

  • Принцип действия компрессометра
  • Компрессометр для дизельных двигателей – почему он необходим
  • Что следует учитывать при замерах?
  • Самостоятельный замер компрессии на дизельном двигателе
  • Как сделать компрессометр своими руками?
  • Какая компрессия в дизельном двигателе?

Принцип действия компрессометра

Степень сжатия проверяется следующим образом. Датчик компрессометра, последовательно вкручивается в свечные гнёзда (в бензиновых устройствах) или вместо форсунок (в дизельных двигателях). После каждой установки прокручивается двигатель стартером со скоростью до 200 – 360 оборотов в минуту. При этом максимальный показатель фиксируется прибором. Если разница не более чем на 1 кгс/см2 (0,1 МПа) в показаниях цилиндров, то двигатель исправен. Диагностика дизельного двигателя проводится аналогично.

Поэтому, если есть подозрения на изношенность поршневой группы или колец необходимо использовать компрессометр. К неоспоримым преимуществам, которого можно отнести его дешевизну, компактность, возможность проверки мотора в любом месте с приемлемой точностью. На потребительском рынке предоставлены несколько различных типов данного устройства и, для правильного выбора, необходимо проанализировать технические свойства и конструктивные особенности устройства. Лишь после полного анализа можно приобрести компрессометр с оптимально подходящими характеристиками, который не вызовет никаких затруднений при его длительной эксплуатации.

Компрессометр для дизельных двигателей – почему он необходим

Для чего же проводится измерение компрессии дизельного двигателя? Существует две причины:

— замеры делаются с целью определения технического состояния поршневой группы и клапанов;

— для получения результатов измерений компрессии в реальных условиях, что позволяет определить, при какой температуре возможен запуск непрогретого дизельного двигателя.

Компрессия измеряется и на бензиновом, и на дизельном двигателе, только требований и внимания к показателям, полученным для бензинового мотора, выделяют меньше, на некоторые недоборы по цифрам не обращают внимания, потому что у таких двигателей есть свои нюансы, которые не влияют на «сердечное» здоровье машины. А вот для «дизелей» эти нюансы становятся значимыми, поэтому этот процесс проводится чаще и тщательней, а любое отклонение от нормы позволяет говорить о проблемах в главном механизме автомобиля. Само понятие компрессия, с одной стороны, означает физическую величину, а не процесс или явление, и характеризует уровень создаваемого в цилиндрах давления. Стандартным условием считается отключенное питание (работает только стартер). С другой стороны, ее считают показателем максимального давления, которого достигает воздух в камере сгорания, подбираясь к верхней критической точке, именуемой «мертвой».

Что следует учитывать при замерах?

Далее рассмотрим основные факторы, которые влияют на точность замеров:

— частота оборотов коленчатого вала. Этот показатель напрямую зависит от состояния аккумуляторной батареи, качества контакта массового провода, поскольку его отсутствие приводит к существенному снижению напряжения в электрической цепи стартера. А там, как следствие – падение оборотов.

— уровень воздушного сопротивления на впуске. Его увеличение может быть вызвано загрязнением или неправильной установкой воздушного фильтра, нарушением работы воздушной заслонки, образованием нагара в патрубке или засором воздушного канала.

— затрудненный выпуск, что ведет к ухудшению наполняемости цилиндров и падению компрессии.

— нарушение работы газораспределительного механизма.

— состояние поршневой группы.

Самое главное: проверка компрессии дизельного двигателя проводится при частоте вращения коленчатого вала от 200 до 250 об/мин.

Самостоятельный замер компрессии на дизельном двигателе

Итак, как измерить компрессию дизельного двигателя? Для этого необходимо соблюдать простые условия:

— замеры проводятся при отключенной подаче топлива;

— для снятия показаний следует вывернуть лишь одну форсунку;

— аккумулятор и стартер должны быть исправны.

Замер компрессии дизельного двигателя проводится при отжатом вниз рычаге отсечки и обесточенном электромагнитном клапане, отвечающем за прекращение подачи топлива, который расположен на магистрали. Компрессометр подключают к отверстию для форсунки. Следует помнить, что для этого используют прибор, предназначенный для замеров компрессии дизельного двигателя с пределом измерения не менее 60 атмосфер.

В каких случаях требуется информация о том, какая компрессия в дизельном двигателе? Чаще всего необходимость в замерах возникает в случае плохого запуска мотора, что свидетельствует о существенном снижении компрессии. В результате двигатель начинает дымить, появляется вибрация и потеки масла, поскольку из-за износа поршневой группы происходит интенсивный прорыв газов в картер двигателя. Наибольшему износу чаще всего подвержено зеркало цилиндров.

Как сделать компрессометр своими руками?

Собрать этот измерительный прибор оказывается не так и сложно, все необходимые элементы можно найти в гараже у бывалых автолюбителей или на базарах автозапчастей. Что вам понадобится:

— вентиль от камеры для грузового автомобиля (в народе называют «сосок»);

— латунные переходники нужного диаметра и с резьбой;

— шланг (гидравлический рукав высокого давления).

Вентиль от камеры должен быть в нормальном состоянии, не гнутый, без трещин. Диаметр вентиля обычно составляет 8 миллиметров, а сам он может быть изогнутым. Вам нужно его выровнять и обрезать с той стороны, которая заваривалась в камеру, а резьбовую часть, куда вкручивается золотник, нужно оставить так, как есть. С помощью паяльника с обрезанной стороны припаиваем гайку, в которую будет вкручиваться манометр.

Закручиваем в получившуюся трубку золотник и одеваем на него резиновый шланг 18х6. Конец шланга затачиваем под конус, чтобы он входил в свечное отверстие. В принципе, это все. Пользоваться таким прибором достаточно просто: вставляем конец шланга в отверстие в блоке цилиндров, замеряем давление.

Золотник выполняет роль перепускного клапана, то есть пиковое давление, которое возникает в верхней мертвой точке на такте сжатия зафиксируется на манометре. Чтобы сбросить показания, нужно просто нажать на золотник. Конечно, это очень простой вариант. Шланг должен подходить под размеры трубки точь-в-точь. Для надежности можно использовать металлические стяжные хомуты малого диаметра. Правда, их нужно будет каждый раз снимать, чтобы добраться до золотника и сбросить показания. Можно также на конец шланга подобрать латунные переходники того же диаметра и с тем же шагом резьбы, что и свечи. Ввернув такой переходник в отверстие, вы будете уверены, что компрессия будет измерена точно.

Обратите внимание, что полученные результаты нельзя на сто процентов считать правильными — уровень компрессии изменяется на разных режимах работы двигателя. Если расхождение между цилиндрами минимальное, это еще не говорит о каких-то серьезных проблемах. Если же вы видите, что показатели действительно серьезно отклоняются от нормы (нормативное значение указано в инструкции), то это свидетельствует о целом ряде проблем, которые и предстоит выяснить. Также компрессия может измеряться в разных единицах — паскалях, атмосферах, килограммах на сантиметр квадратный и так далее. Поэтому нужно подобрать манометр с теми же единицами измерения, которые указал производитель, чтобы потом не мучиться с расшифровкой результатов и переводом их из одной шкалы в другую.

Какая компрессия в дизельном двигателе?

В исправном состоянии компрессия дизельного двигателя (значение, которое получено в результате замеров) должна быть в пределах 30 кг/см2. Но запускаться он может даже при уровне компрессии в 24 кг/см2. Повысить ее можно при помощи заливки в цилиндры моторного масла. Хотя эта мера считается временной. При таких показателях двигатель уже нуждается в ремонте. Обычно простой заменой колец здесь не отделаться. Необходимо менять или восстанавливать гильзы. Чаще всего к их преждевременному износу приводит использование некачественного топлива. Однако, вы можете быть введены в заблуждение, измерив компрессию и получив не общепринятые показания прибора.

Иногда базовые значения у автомобиля могут отличаться, поэтому, перед тем, как замерить компрессию дизельного двигателя, необходимо ознакомиться с показателями рабочих величин, которые должны указываться в специальной инструкции по ремонту автомобилей. У «дизелей» этот показатель достигает 45 атмосфер, а разница между цилиндрами не должна быть более 3 атмосфер.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что следует учитывать при замерах?

Далее рассмотрим основные факторы, которые влияют на точность замеров:

  1. Частота оборотов коленчатого вала. Этот показатель напрямую зависит от состояния аккумуляторной батареи, качества контакта массового провода, поскольку его отсутствие приводит к существенному снижению напряжения в электрической цепи стартера. А там, как следствие – падение оборотов.
  2. Уровень воздушного сопротивления на впуске. Его увеличение может быть вызвано загрязнением или неправильной установкой воздушного фильтра, нарушением работы воздушной заслонки, образованием нагара в патрубке или засором воздушного канала.
  3. Затрудненный выпуск, что ведет к ухудшению наполняемости цилиндров и падению компрессии.
  4. Нарушение работы газораспределительного механизма.
  5. Состояние поршневой группы.

Самое главное: проверка компрессии дизельного двигателя проводится при частоте вращения коленчатого вала от 200 до 250 об/мин.

Как проверить компрессию без компрессометра

Как производить замеры посредством спецприбора мы разобрались, а вот как померить компрессию без компрессометра? Ведь этот измеритель хоть и выдаёт самые точные результаты, всё же не является единственным способом диагностики. Методы народных умельцев не отличаются точностью и надёжностью, они уместны, как правило, только в тех ситуациях, когда давление в 1-м либо нескольких горшках пропало полностью.

Есть парочка простейших методов проверки компрессии без компрессометра:

На слух
Когда стартер вращает коленвал, имеет место специфическое звучание при выполнении тактов сжатия. Когда этого не наблюдается, то в какой-то из камер сгорания компрессия пропала.

Установка заглушки
Выкручиваем СЗ и запихиваем в отверстие плотный тканевый материал. Если давление нормальное, то при вращении коленвала раздастся хлопок, а ваша затычка просто вылетит наружу. Если же уровень компрессии оставляет желать лучшего, наша тканевая пробка так и останется не тронутой.

Как правильно проверить компрессию в двигателе: видео в помощь

Для более полного понимания ситуации предлагаю просмотреть видео замера компрессии:


Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
