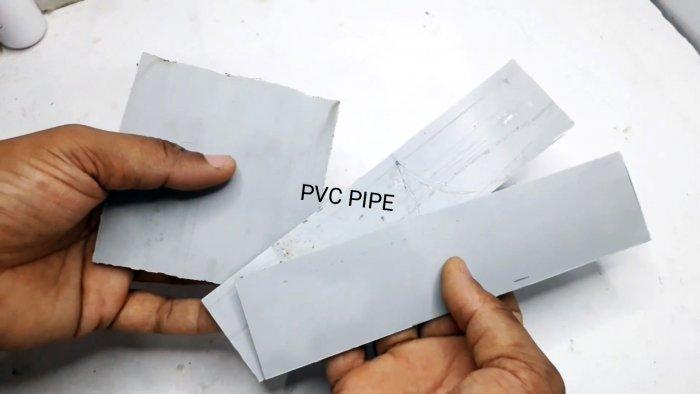

Для изготовления корпуса машинки нужен листовой пластик. Его можно сделать, разрезая, нагревая и выравнивая ПВХ канализационные трубы. Из него вырезается 2 пластинки 195х45 мм, и 2 размером 95х45 мм.

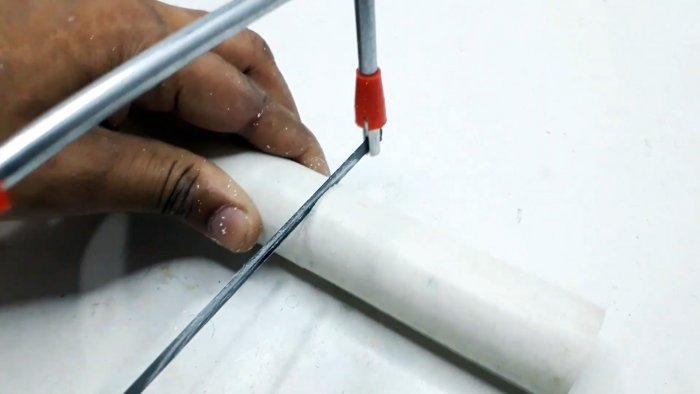

Также нужно отпилить от трубы 32 мм 2 заготовки по 85 мм.

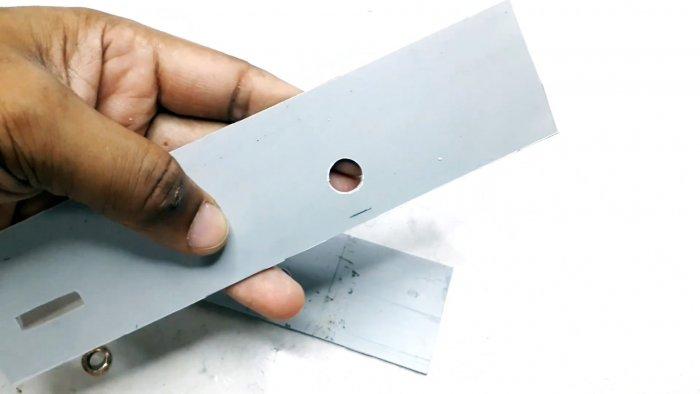

С краю длинных заготовок делаются длинные прорези, по которым можно будет регулировать положение ведомого ролика для натяжения ленты.

Напротив, с другой стороны, требуется сделать отверстия для установки ведущего ролика.

Они проделываются не из самого краю, а с таким отступом, чтобы вместить впереди электродвигатель. Эти отверстия следует сделать больше, чем вал, который будет использоваться на ролике, чтобы вклеить внутрь медные или латунные втулки вместо подшипников.

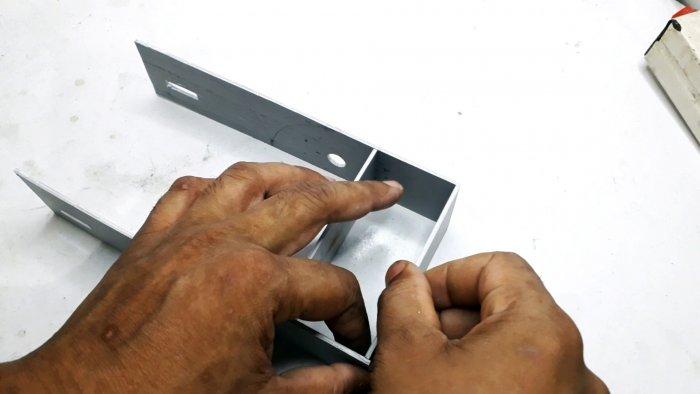

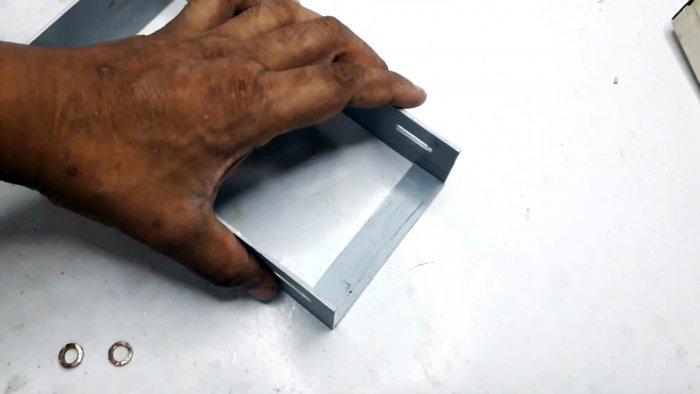

Заготовленные детали склеиваются суперклеем в короб. С одного краю перед большими отверстиями получаем ячейку, в которой будет расположен двигатель. Со стороны пропилов приклеивается перемычка для жесткости, расположенная лежа.

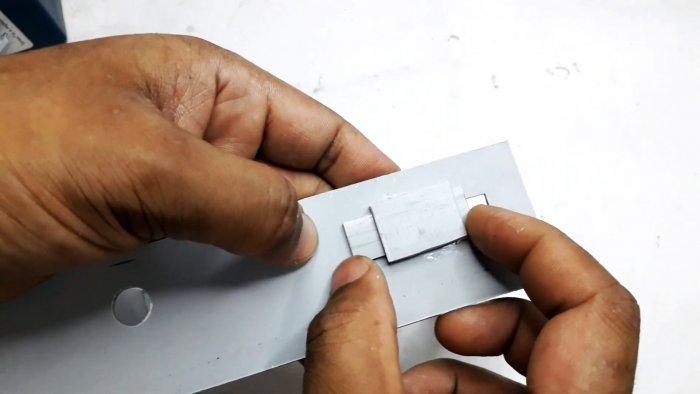

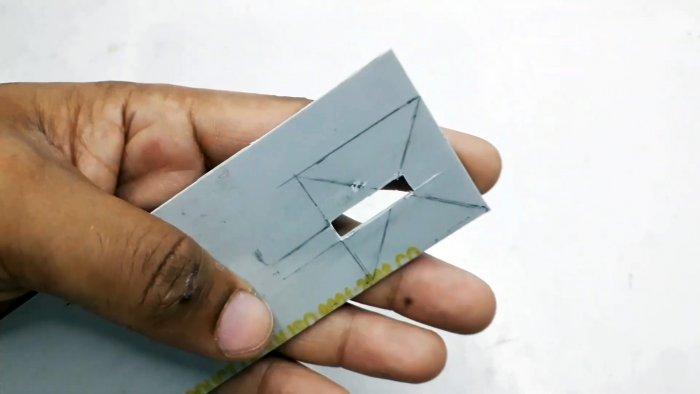

Для возможности регулировки ролика, из тонких полос пластика нужно сделать скользящие крепления. Для этого на них вклеиваются короткие пластинки, вырезанные под ширину пропила в длинных стенках короба. Таким образом, они служат как ограничители и направляющие. Теперь чтобы их подвижно закрепить, нужно приклеить по бокам по полоске пластика, и уже на эти боковины перекрывающую пластинку. Таким образом, получаем возможность сдвигать крепления в продольном направлении.

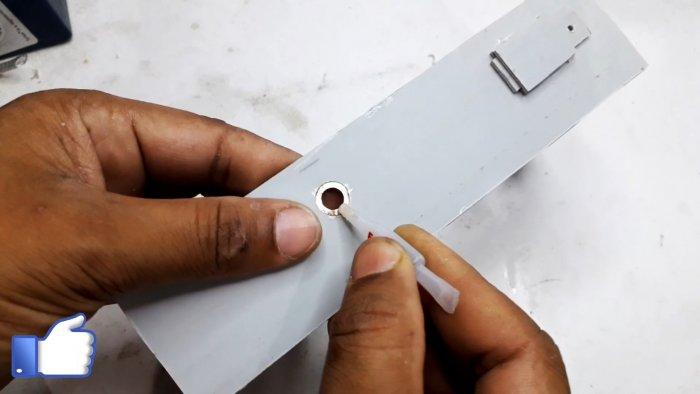

Также в большие отверстия в коробе вклеиваются втулки.

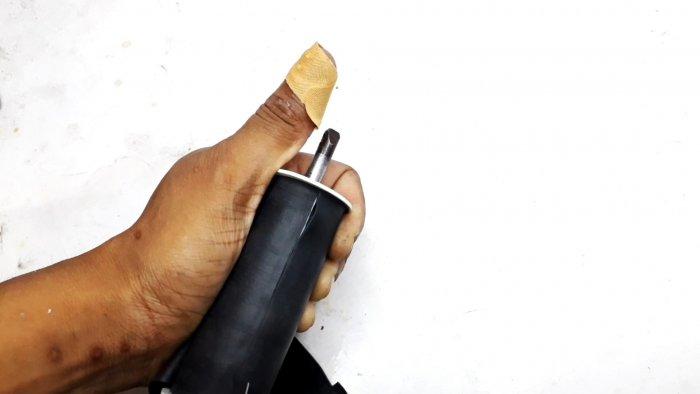

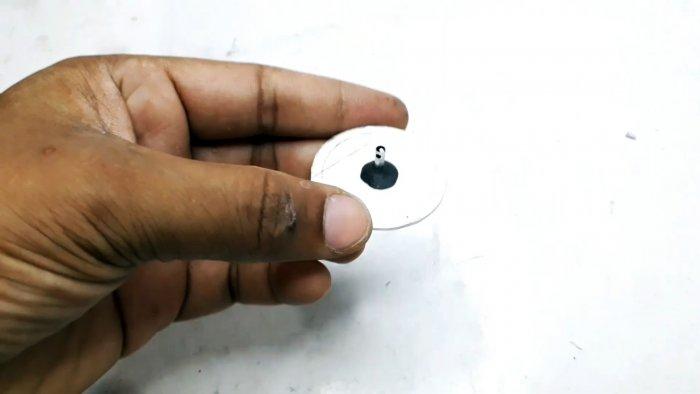

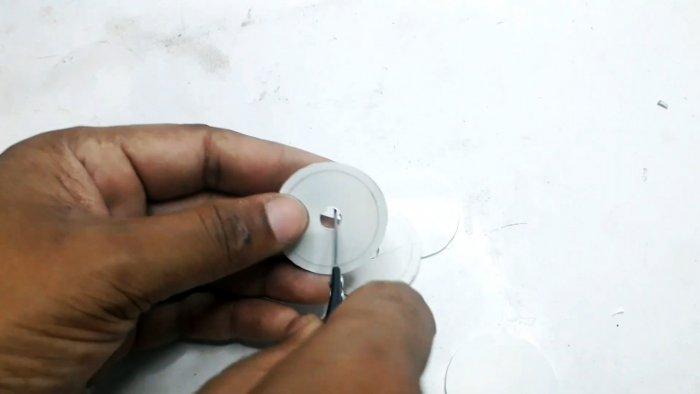

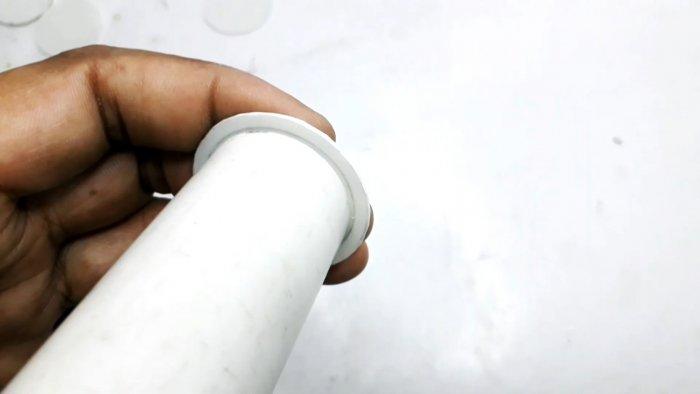

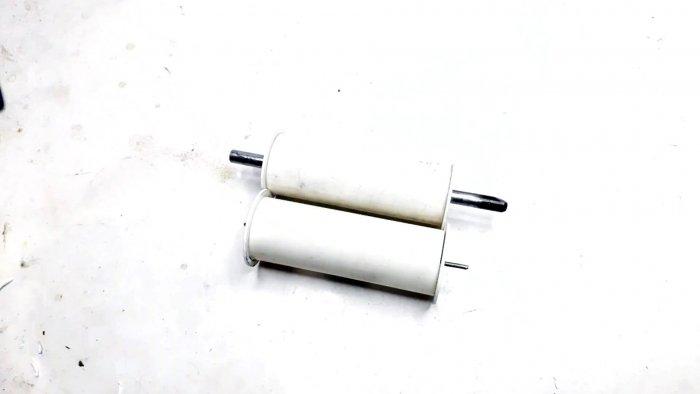

Теперь нужно заняться роликами. Для этого из пластика вырезания 4 заглушки для ранее заготовленных трубок. В двух из них в центре просверливаются отверстия под вал, соответствующий по диаметру размеру вклеенных втулок. Заглушки приклеиваются. Далее в них вставляется вал.

Отверстия в заглушках ведомого ролика делаются поменьше. В них вставляются по отрезку короткого прутка. Чтобы закрепить последние, на обратной стороне лепится холодная сварка. Затем заглушки приклеиваются на трубку, сваркой внутрь.

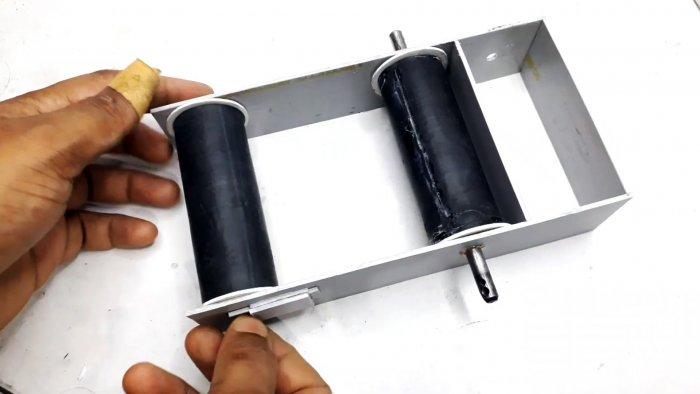

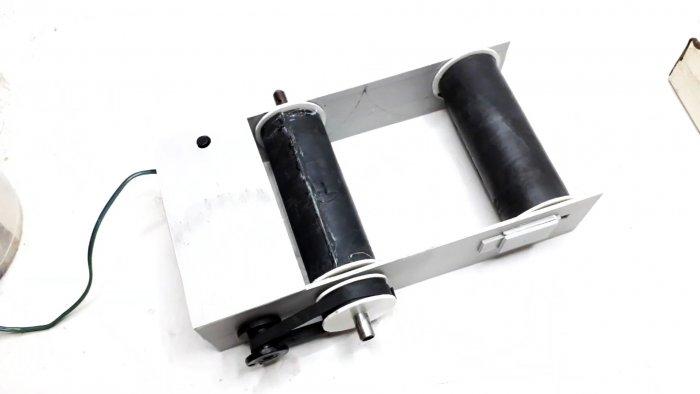

На ролики наклеивается резина из велосипедной или автомобильной камеры. Затем они устанавливаются в корпус машинки. Будут сложности с ведомым роликом, так как его ось не вынимается.

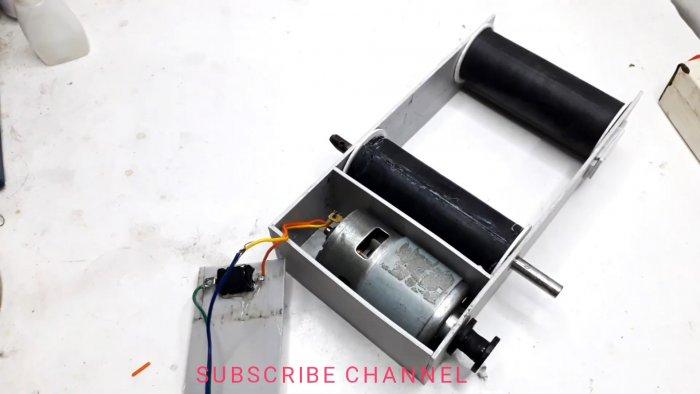

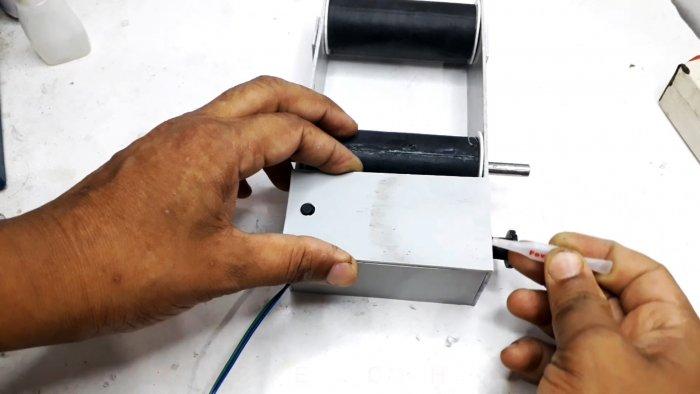

В часть короба под установку двигателя вклеивается дно из листового пластика. Далее устанавливается сам мотор. Под его вал нужно будет сделать отверстие, и вывести его наружу. На двигатель устанавливается шкив. Далее к его контактам припаиваются провода питания через выключатель. Сверху приклеивается крышка с выведенной кнопкой.

На вал ведомого ролика устанавливается самодельный шкив из трубки с наклеенной резиной для предотвращения скольжения ремня. Последний склеивается из полосы той же камеры от велосипеда.

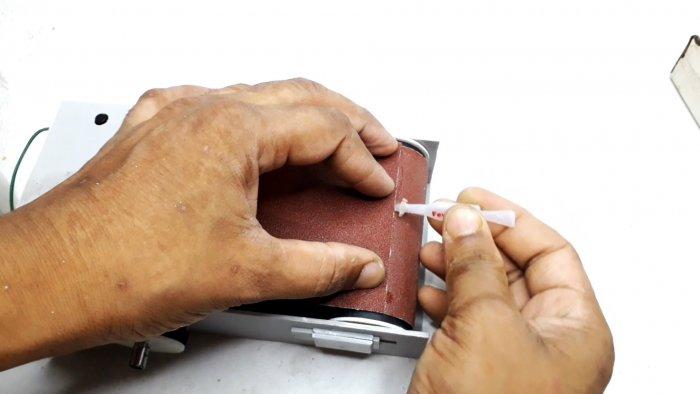

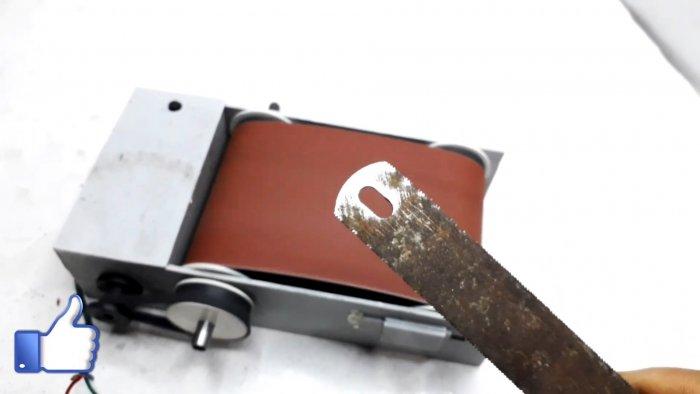

Разобравшись с приводом, можно устанавливать шлифовальную ленту. Она склеивается суперклеем прямо на месте.

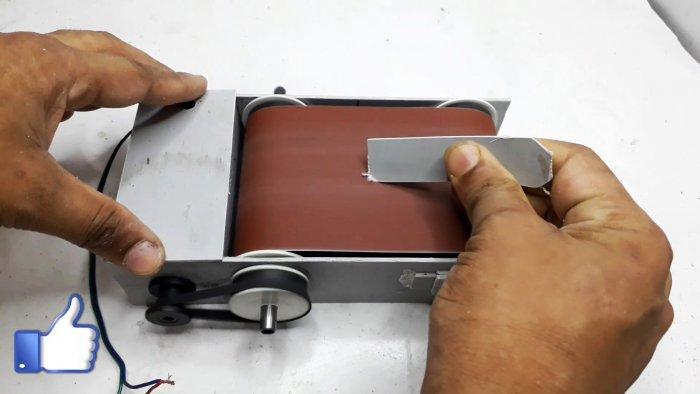

Чтобы ее натянуть, нужно отвести подальше ведомый ролик. Зафиксировать его скользящее крепление можно горячим клеем, или короткими винтиками. Теперь остается только подключить блок питания к двигателю, и машинка готова к использованию.
