Что такое гидрокомпенсаторы двигателе авто

Гидрокомпенсаторы

Все современные автомобили марки ВАЗ обладают гидрокомпенсаторами, крошечными механизмами, которые автоматически регулируют зазор клапанов. К примеру гидрокомпенсаторы на ВАЗ 2106, автомобиле более старшего поколения, отсутствуют, а вот на поздних выпусках 2107, оснащенных инжектором, данный элемент уже стал устанавливаться. В другой статье мы рассматривали признаки неисправности гидрокомпенсаторов, но сегодня мы поговорим о гидрокомпенсаторах ВАЗовских моделей авто.

Что такое гидрокомпенсатор и как он работает

При повышении температуры металлические детали двигателя расширяются. Конструкторы учли эту особенность и создали специальные тепловые зазоры механизма газораспределения. Элементы двигателя постепенно изнашиваются, поэтому необходимо регулировать и величину этих зазоров.
В более старых моделях автомобилей (30 лет и старше) применяли регулировочные болты или набор шайб. Механизм регулировки требовал вмешательства через каждые 10–15 тысяч километров пробега, обслуживание автомобиля обходилось недёшево. Эту проблему решили гидрокомпенсаторы.

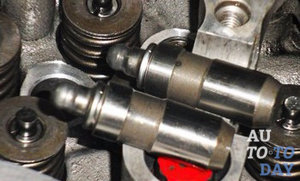

Гидрокомпенсатор (далее — ГК) — устройство для автоматической регулировки теплового зазора в приводе клапанов. Это миниатюрный гидроцилиндр,который меняет длину при нагнетании внутрь моторного масла.

Объём масла компенсирует зазор между штоком клапана и кулачком распределительного вала. Масло попадает в полость гидрокомпенсатора через клапан с очень небольшим отверстием, а выходит наружу через естественные зазоры клапанной пары. Работа ГК зависит от поступления масла и от состояния плунжерной пары, отсутствия износа или заклинивания.

Гидрокомпенсаторы клапанов — помощь двигателю автомобиля

Большой популярностью у автолюбителей пользуются автомобили, моторы которых имеют гидрокомпенсаторы клапанов. Однако эксплуатация такого двигателя обязывает водителя выполнять некоторые условия. Первое из них — это необходимость знать устройство и принцип работы компенсаторов.

1. Назначение и принцип работы гидрокомпенсаторов клапанов
2. Гидрокомпенсаторы клапанов ВАЗ — устройство и принцип работы
3. Гидрокомпенсаторы — деталь, требующая внимания

Назначение и принцип работы гидрокомпенсаторов клапанов

Как известно, главной деталью газораспределительного механизма является клапан. В зависимости от модели двигателя их количество может варьироваться от 2-х до 4-х на каждый цилиндр. Задача клапанов заключается в открытии каналов для подачи топливной смеси в цилиндр и отведении отработанных газов.

Если есть клапан, значит обязательно должно быть устройство для регулирования теплового зазора между его торцевой частью и толкателем. Автомобили ВАЗ и другие модели, которые выпускались ранее, имеют две разновидности регулирования тепловых зазоров:

• С помощью регулировочного болта;
• подбором шайб.

Инсталлированные в новых моделях гидрокомпенсаторы клапанов ВАЗ, освободили автовладельцев от необходимости заниматься ручным регулированием. Гидрокомпенсатор выполняет функцию автоматического регулирования теплового зазора. В качестве рабочей жидкости используется моторное масло из системы смазки двигателя. Тот факт, что оно находится в системе под определённым давлением, дал возможность использовать это свойство.

Масло, которое во время работы двигателя находится в системе под давлением, подаётся в устройство и прижимает его рабочую часть к эксцентрику распределительного вала, устраняя зазор. С повышением рабочей температуры двигателя тепловой зазор уменьшается, и компенсатор для выполнения своей функции использует меньшую порцию моторного масла.

Гидрокомпенсаторы клапанов ВАЗ — устройство и принцип работы

Технически гидрокомпенсатор зазора в механизме привода клапанов устроен достаточно просто. Его корпус внешне похож на поршень. На верхнюю часть корпуса оказывает давление толкатель или эксцентрик распредвала. Боковая стенка корпуса обязательно имеет канавку и отверстия для подачи масла.

Внутри в центре корпуса размещается плунжер и поршень, являющиеся главными рабочими частями. Под воздействием давления масла поршень смещается вниз и давит на торец клапана. Между поршнем и плунжером имеется пружина с шайбой в центре отверстия и шариком, который выполняет функцию запорного клапана, удерживающего в полости поршня достаточное количество масла.

Когда клапан находится в положении «закрыто», то масляные каналы корпуса сообщаются с каналами системы смазки мотора. Давление масла уравнивается. При давлении эксцентрика корпус смещается с клапаном вниз и сообщающиеся каналы перекрываются. В этот момент в плунжере находится именно такое количество масла, которое обеспечивает беззазорное соприкосновение рабочих частей. Поэтому клапана с такими компенсаторами не стучат.

Гидрокомпенсаторы — деталь, требующая внимания

Полное освобождение от необходимости регулирования тепловых зазоров, обязывает автовладельцев более внимательно относиться к состоянию мотора. Система компенсации зазоров будет работать долго и исправно лишь при условии грамотной эксплуатации движка.

Система гидрокомпенсации может потребовать ремонта, если не производить замену масла после положенного пробега или использовать моторное масло низкого качества. Большой вред устройству может причинить перегрев двигателя и низкокачественное топливо, оставляющее нагар на рабочих поверхностях.

При условии соблюдения обычных правил технического обслуживания и аккуратного вождения машины, клапана никогда не напомнят о себе неприятным металлических звоном.

Как самостоятельно промыть гидрокомпенсатор

Справиться с промывкой реально своими силами: процедура, конечно, займет некоторое время, но зато позволит сэкономить на обращении к специалистам. Провести чистку, не разбирая двигатель, не получится, но вмешательство будет минимальным.

1. Процедура проводится в помещении (например, в гараже, без сквозняков и пыли).
2. Обесточьте авто, отключив аккумулятор.
3. Отсоедините воздушный фильтр.
4. Снять крышку головки блока цилиндров.
5. Снять оси коромысел и вынуть гидрокомпенсаторы.
6. Провести наружную очистку запчастей (используйте для этого щетку с синтетическим волосом).
7. Подготовить глубокою емкость для очистки “гидриков” (детали должны погружаться полностью) с промывочной жидкостью.
8. Погрузить каждый компенсатор в жидкость и несколько раз через отверстие в плунжере надавить на шариковый клапан. Внимание: будьте аккуратны и не сломайте пружину!

После промывки остается вернуть деталь на место и запустить двигатель, дав поработать некоторое время вхолостую. Будьте внимательны: гидрокомпенсаторы не должны стучать ни пока двигатель работает вхолостую, ни при достижении рабочей температуры.

Характерные неисправности гидрокомпенсаторов

Как у любого механизма, у гидрокомпенсатора есть изъяны. Один из них — необходимость более тщательного выбора масла и масляных фильтров. Изменение зазоров разрушительно сказывается на самих гидрокомпенсаторах — увеличение зазора влечет за собой утечку масла и потерю жесткости. В случае, если процесс зашел далеко, при работе двигателя под клапанной крышкой возникает характерный стрекочущий негромкий стук. Избавиться на время от этого звука можно, использовав масло с большим коэффициентом вязкости. Кстати, именно так поступают нерадивые продавцы б/у автомобилей, стараясь замаскировать недостатки товара. Если в ответ на вопрос о том, какое масло залито в двигателе на данный момент, вы услышали характеристики явно слишком вязкого для данной марки автомобиля масла, это повод задуматься.

Бывает, что клапан с изношенным гидрокомпенсатором заклинивает в открытом состоянии. Если вследствие этого возникает большой зазор – возрастают ударные нагрузки, повышается износ деталей, появляется резкий стук при работе двигателя. Если клапан выпускной, он может быстро прогореть из-за постоянно увеличенного зазора. И наоборот, при «зажатых», то есть не открывающихся до конца, клапанах увеличивается нагрузка на распределительный вал, возрастает износ деталей, падает мощность двигателя, возникают хлопки в выхлопном тракте.

Как устранить проблему шума (стука) гидрокомпенсаторов

Решение проблемы с шумом (стуком) гидрокомпенсаторов состоит из двух этапов:

Замена масла и масляного фильтра, с промывкой двигателя.

При этом второй этап потребуется только в том случае, если не удалось решить проблему со стуком на первом этапе. Если после замены масла, масляного фильтра и промывки двигателя стук прекратился, то, естественно, больше уже ничего не требуется.

Первый этап – самый простой и доступный: слить старую «отработку», залить промывочную жидкость и включить двигатель на 15 мин. Затем слить «промывку», установить новый масляный фильтр и залить новое масло.

Второй этап более сложный и трудоемкий. Здесь потребуется осмотр и проверка самих гидрокомпенсаторов, для чего придется снимать клапанную крышку.

Наиболее распространенная диагностика гидрокомпенсаторов заключается в их продавливании. Для этого нужно освобождать компенсаторы от давления кулачков распределительного вала, повернув распредвал соответствующим образом (короткой частью кулачка к компенсатору, чтобы кулачек на него не давил). Продавливать компенсаторы лучше деревянным штырем, чтобы не повредить их поверхность.

Исправные гидрокомпенсаторы продавить очень трудно, а неисправные продавливаются достаточно легко. При продавливании всех компенсаторов можно сравнить, какие из них поддаются трудно, а какие – легко. Те компенсаторы, которые продавливаются легко по сравнению с другими, лучше заменить.

Промывка самих гидрокомпенсаторов — вопрос неоднозначный, так как теоретически компенсаторы должны автоматически промыться при промывке двигателя на этапе замены масла. Поэтому, снятие/разборка/промывка/сборка/установка компенсаторов может оказаться ненужной работой и бесполезной тратой времени. Особенно, когда гидрокомпенсаторов 16 штук. В связи с этим снятие и разборка гидрокомпенсаторов рекомендуется только для их более тщательного осмотра, когда уже нет других вариантов решения проблемы. А заодно, можно и помыть.

Также снятие компенсаторов целесообразно, если на них удается рассмотреть явные механические повреждения и деформацию.

Тепловой зазор и принцип работы механического толкателя

Напомним вкратце, как работает газораспределительный механизм (ГРМ) двигателя автомобиля. При вращении распредвала происходит его «наезд» (если быть точнее, то выступающей частью, которую называют кулачком) на поверхность толкателя, опирающегося на шток клапана. В этот момент происходит открытие последнего. Когда кулачок перестает «контактировать» с толкателем, возвратная пружина закрывает клапан. Казалось бы все просто. Но, по мере прогрева мотора все металлические элементы конструкции расширяются. Это известно всем еще из школьного курса физики. В двигателях, оборудованных обычными механическими толкателями, изначально для компенсации температурного расширения элементов предусмотрен определенный зазор. По мере прогрева он уменьшается, и мотор начинает уверенно выдавать все заявленные производителем характеристики. Если бы этого не было сделано, то в прогретом двигателе расширенные элементы ГРМ в лучшем случае испытывали бы повышенные нагрузки (что привело бы к их преждевременному износу), в худшем – их просто бы заклинило.

Выполняем промывку гидрокомпенсаторов самостоятельно

• Выполняем промывку гидрокомпенсаторов самостоятельно
• Подготовка к процессу промывки гидрокомпенсаторов
• Процесс промывки гидрокомпенсаторов
• Инструменты для промывки гидрокомпенсаторов

Гидрокомпенсаторы выполняют работу по устранению зазоров, которые образуются в приводе. Когда в них попадает воздух, вода либо другие виды загрязнений, возникает стук в клапанах во время работы силового агрегата. Для устранения этого неприятного эффекта необходимо произвести его промывку. Как проделать эту процедуру, далее в этой статье мы и расскажем.

• Подготовка к процессу промывки гидрокомпенсаторов
• Процесс промывки гидрокомпенсаторов
• Инструменты для промывки гидрокомпенсаторов

Изначально удостоверьтесь в том, что причиной перебоев и неприятных шумов являются именно гидрокомпенсаторы. Для этого запустите двигатель и прислушайтесь. Должен появиться шум, который только будет усиливаться с изменением частоты вращения коленчатого вала. Запомните, что в случае отсутствия этих признаков причина стука заключается уже не в двигателе.

Подготовка к процессу промывки гидрокомпенсаторов

Этот достаточно неприятный эффект вполне устраняется путём промывки гидрокомпенсаторов с соблюдением чёткого порядка действий. Во-первых, Вам необходимо убедиться в том, что источником этих неприятных шумов и частых перебоев являются именно гидрокомпенсаторы. Достаточно лишь запустить двигатель и прислушаться к нему. Сразу после того, как Вы запустили силовой агрегат, можно услышать усиливающийся шум, который возникает при изменении частоты вращения коленчатого вала.

Если указанные признаки отсутствуют, значит причину стука искать нужно не в двигателе. Если же всё подтвердилось, тогда откройте капот, зафиксируйте его и произведите отсоединение воздушного фильтра и крышки блока цилиндров. Кроме всего этого, необходимо снять также и оси коромысел, на которых и располагаются гидрокомпенсаторы, которые вышли из строя. Аккуратно извлеките их из гнёзд, в которых они находятся. Перед тем как начинать самостоятельную промывку гидрокомпенсатора, нужно подготовить три ёмкости одинакового объёма, примерно вмещающих около пяти литров.

Перед проведением подобных процедур автомобиль следует оставить в гараже хотя бы на сутки, чтобы дать максимально стечь с гидрокомпенсаторов всему маслу. Работы лучше проводить в закрытом помещении без ветра и пыли. И, конечно же, соблюдайте технику безопасности! Откройте капот и зафиксируйте его. Если крепление слабовато, что присуще автомобилям, которые уже давно в употреблении, потребуется дополнительная распорка-фиксатор, чтобы не упала крышка капота в самый неподходящий момент. Обесточьте автомобиль, сняв массу с аккумуляторной батареи. Затем получите свободный доступ непосредственно к самим гидрокомпенсаторам. На различных марках и моделях это достигается, как правило, по-разному, но уж точно разбирать половину автомобиля не придётся.

Главное, снимите воздушный фильтр и крышку блока цилиндров. На некоторых моделях, например, нужно будет снять ремень генератора и повернуть генератор в сторону радиатора для получения доступа к болту крепления. Также нужно демонтировать и убрать в сторону всё, что мешает доступу: провода и подводящие шланги.

Прежде чем начинать промывку гидрокомпенсаторов, нужно убедиться в их работоспособности. В противном случае придётся промыть нефункционирующую запчасть, а после ещё и менять её на новую. Выходит просто лишняя двойная работа. Проверка гидрокомпенсаторов осуществляется достаточно просто, народным методом. На каждый гидрокомпенсатор следует надавить с определённым усилием. Если он легко утапливается внутрь с минимальными усилиями, тогда он скорее всего сломан. Значит промывать его нет никакой необходимости, а следует просто поменять на новый. Все остальные можете с чистой совестью промывать.

Процесс промывки гидрокомпенсаторов

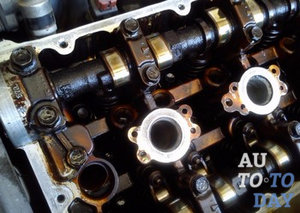

1) Снимите оси коромысел.

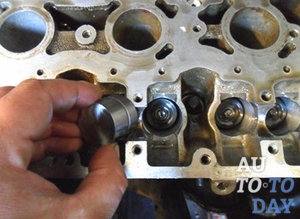

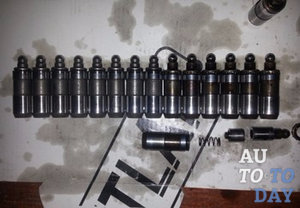

2) Гидрокомпенсаторы из гнёзд извлеките максимально аккуратно.

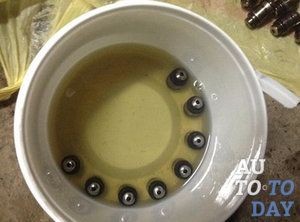

3) Подготовьте ёмкости для погружения компенсаторов. Они должны быть достаточно глубоки, чтобы компенсаторы полностью погружались в наполнитель.

4) А чем же их промывать? Многие делают это обычным 92-ым бензином, дизельным топливом либо керосином. Здесь играет важную роль качество самой промывки. Наполните подготовленные ёмкости.

5) Каждый гидрокомпенсатор окуните в первую ёмкость с бензином и прочистите.

6) Далее окуните в промывочную жидкость, но не до конца, подожмите шарик клапана. Подвигайте плунжер, пока его ход не будет достаточно лёгок.

7) Всю вышеописанную процедуру повторите и в ёмкости номер два, окончательно промыв гидрокомпенсатор в более прозрачной жидкости для промывки.

8) В последней ёмкости промытый гидрокомпенсатор наполните бензином, либо любой другой промывочной жидкостью, удерживая шар клапана в нажатом положении.

9) Извлеките деталь и проверьте плунжер.

10) Проведите эту процедуру со всеми гидрокомпенсаторами, тщательно их промывая и проверяя, но плунжеры должны оставаться в неподвижном состоянии. После соберите всё в обратной последовательности. Затяните и подключите питание, шланги и провода.

11) Заведите двигатель и оставьте его поработать некоторое время на холостых оборотах.

Инструменты для промывки гидрокомпенсаторов

Для осуществления процесса промывки гидрокомпенсаторов Вам понадобятся: рассухариватель, пинцет, а также три емкости для промывочного топлива вместимостью примерно 5 литров каждая, отрезок закаленной проволоки диаметром 0,5 мм и длиной примерно 10 см.

На этом наша статья о том, как проверить и промыть гидрокомпенсаторы своими руками, может считаться оконченной. Что должно случиться после того, как Вы провели эту процедуру? Во-первых, должно пройти это неприятное постукивание при работе силового агрегата во время холодного запуска. Во-вторых, промытые и исправно работающие гидрокомпенсаторы, сами клапаны и двигатель смогут вдохнуть свежего воздуха, а автомобиль заработает более стабильно и равномерно.
