Холодная и горячая затяжка двигателя
Протяжка головки блока цилиндров и ее ообенность
Протяжка головки блока цилиндров и ее ообенность
Затянуть болт? В чем проблема: гаечный ключ и… вперед, затягивай себе до упора.
Так подумает человек, который плохо себе представляет какое значение имеет правильный порядок затяжки болтов головки блока цилиндров. И к каким неисправностям двигателя может привести нарушение порядка и технологии затяжки болтов ГБЦ. На самом деле — это очень щепитильный вопрос, поэтому давайте разбираться.
ДЛЯ ЧЕГО АВТОМОБИЛИСТУ ЗНАТЬ ПОРЯДОК ЗАТЯЖКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ?
Естественно, если у вас куча денежных знаков и даже вытряхивать пепельницу в салоне, вы едете на автосервис, то и незачем. Но для тех автолюбителей, которые хотят и могут производить ремонт автомобиля вообще, и ремонт двигателя в частности, эта информация лишней не будет.
Это важно! Прежде, чем мы поделимся с вами особенностями порядка затяжки ГБЦ, следует обратить ваше внимание на то, что у каждой модели двигателя существуют свои параметры затяжки болтов головки блока цилиндров.
Не следует ни в коем случае, особенно при работе с ГБЦ современных авто, полагаться на свои знания и опыт, приобретенные при ремонте ГБЦ на других двигателях. Порядок затяжки и протяжка болтов головки блока цилиндров осуществляется в строгом соответствии с требованиями производителя к данному двигателю. Эти параметры вы без труда найдёте в мануале к ремонту и обслуживанию двигателя.
Знание порядка затяжки и подтяжки головки блока цилиндров вам понадобится не так часто. В случае, когда потребуется провести замену прокладки ГБЦ или при ремонте двигателя.
КАКИЕ ОБЩИЕ ОСОБЕННОСТИ У ТЕХНОЛОГИИ ЗАТЯЖКИ ГБЦ
Начнем с того, что по старой памяти эксплуатации отечественных моделей авто, многие автомобилисты переживают по поводу необходимости проведения профилактической протяжки болтов ГБЦ. Особенно после капитального ремонта двигателя или ремонта ГБЦ.
Протяжка головки блока цилиндров в современных двигателях не требуется. Это связано с тем, что для крепления головки к блоку цилиндров применяются
самозатягивающиеся болты или так называемые «пружинные болты».
Их характеристика такова, что после первой затяжки они уже не нуждаются в протяжке в период эксплуатации. Более того, протяжка головки блока цилиндров в данном случае может только повредить качеству болтов.
ПРАВИЛА ЗАТЯЖКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
При наличии разных параметров и характеристик, общие правила затяжки болтов, в принципе применимы при работе со всеми типами двигателей.
- Обязательное использование параметров производителя по: порядку (схеме) затяжки болтов головки блока цилиндров и моменту силы затяжки.
- При затяжке ГБЦ использовать только исправный и проверенный динамометрический ключ, но никак не простой гаечный ключ. В этом деле глазомер и надежда на мышечную память не помощники.
- Обязательное требование – идеальное состояние болтов крепления ГБЦ: ни в коем случае не применять старые болты, не ставить перерезанные болты, проверять перед затяжкой состояние и чистоту резьбы. Повторное применение «пружинных» болтов уже не обеспечит необходимой силы затяжки, что в итоге приведет к протеканию масла из-под прокладки ГБЦ.
- Категорически запрещается проводить дотяжку или подтяжку ГБЦ с болтами типа TTY (этот тип болтов используется в основном на алюминиевых ГБЦ). Болты TTY затягиваются не с моментом силы затяжки, а по установленному градусу. Данная информация должна быть в инструкции производителя.
- При покупке прокладки для головки блока цилиндров у нее должна быть спецификация производителя, в которой указывается какой момент силы затяжки применим именно к данному типу прокладки. Это нужно учесть, чтобы цифры по моменту затяжки двигателя и моменту затяжки прокладки не расходились кардинально.
- Если отверстие для болта крепления ГБЦ «слепое», то заливая в него масло перед затяжкой головки, постарайтесь не перелить. Иначе болт не дойдёт до конца. Если же отверстие сквозное и выходит в систему охлаждения, то перед вкручиванием болта, смажьте резьбу пластичным герметиком.
Если вы всё же приняли решение произвести дотяжку (протяжку) болтов головки блока цилиндров, то примите во внимание, что она производится: у двигателя с чугунной ГБЦ – на «горячую», т.е. минимум 800 температура двигателя, у двигателя с алюминиевой ГБЦ на «холодную».
Остаётся пожелать вам успехов при проведении затяжки головки блока цилиндров.
Когда необходимо делать затяжку?
На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины. Если обнаружено, что в автомобиле стала собираться влага в месте соприкосновения самого блока с цилиндрами, то потребуется выполнить подтяжку болтов. Так как появление влаги в этом месте говорит о возможной утечке моторной жидкости.
По каким причинам может возникнуть необходимость подтяжки:
- Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
- Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
- Двигатель отработал определенное время.
Затяжка головки блока цилиндров — счего начинать?
- Затяжка головки блока цилиндров — счего начинать?
- 1. Почему знание правил затяжки ГБЦ так важно для водителя?
- 2. Общие особенности технологии затяжки ГБЦ разных моделей двигателей
- 3. Основные правила затяжки
При любом виде ремонта, часто приходится иметь дело с откручиванием и закручиванием всевозможных болтов и гаек, что хоть и не трудно сделать, но сам процесс возни может слегка нервировать. Этот факт, не стал исключением и в случае проведения ремонтных работ в двигателе транспортного средства. Казалось бы, что такого в этой затяжке болтов головки блока цилиндров (ГБЦ), взял и зажал, однако, оказывается, не все так просто. Далеко не каждый автовладелец отдает себе отчет в важности правильного проведения этой процедуры, а ведь она может повлиять на стабильность исправной работы силового агрегата. Вот мы с Вами сегодня и выясним для чего водителю знать порядок затяжки ГБЦ, какие особенности данной технологии и каких правил стоит придерживаться при выполнении работы.
- 1. Почему знание правил затяжки ГБЦ так важно для водителя?
- 2. Общие особенности технологии затяжки ГБЦ разных моделей двигателей
- 3. Основные правила затяжки
1. Почему знание правил затяжки ГБЦ так важно для водителя?
Основная масса автомобилистов даже не задумывается над вопросом необходимости соблюдения последовательности и регулировки момента затяжки ГБЦ. Однако, все мы должны понимать, что при использовании неподходящей технологии проведения данного процесса, запросто можно получить сбои в роботе двигателя. Этот вопрос, вопреки мнению некоторых автовладельцев, не отличается заурядностью, а значит надо уделить внимание более глубокому его изучению, особенно, если, зачастую, Вы сами занимаетесь всеми ремонтными делами, без помощи специалистов СТО.
Конечно, если Вы имеете лишние денежные средства, то и переживать не за что. Достаточно просто подъехать на ближайшее СТО, а там его сотрудники сделают все что надо (или даже то чего не надо, главное же содрать побольше денег). Ну а те, кому все-таки интересна данная тема, должны знать: прежде чем разбираться в особенностях порядка затяжки головки блока, надо учитывать особенности параметров этого процесса для разных моделей автомобилей.
Если Вы, к примеру, уже проводили подобные действия на ВАЗе, не стоит считать себя профи, ведь при работе с ГБЦ современных иномарок эти знания и опыт могут вообще не пригодиться. Процессы затяжки и протяжки болтов головки блоков, выполняются в строгом соответствии с требованиями производителя, которые отмечаются в технической документации по ремонту и обслуживанию каждого отдельно взятого двигателя.
Обычно, подобные знания выручают когда нужно провести на них замену прокладки ГБЦ или отремонтировать силовой агрегат, а так как это случается не так часто, то и на практике применять их приходится сравнительно редко. Однако, некоторые мастера, после ремонта головки блока рекомендуют проводить выравнивание момента затяжки через тысячу километров пробега
2. Общие особенности технологии затяжки ГБЦ разных моделей двигателей
Процесс затяжки ГБЦ, так же как и прочие ремонтные вмешательства в ее работу (например, опрессовка) имеет свои особенности и параметры для каждой модели. Именно поэтому, лучше доверить выполнение всех действий квалифицированным работникам, имеющим определенные навыки и практику затяжки болтов ГБЦ.
Надо сказать, что профилактическая протяжка данных деталей, которая была так популярна в прошлые десятилетия и применялась в основном на моторах отечественных автомобилей (после проведения капитального ремонта силового агрегата или головки блока цилиндров), сегодня уже не актуальна. На выпускаемых современных транспортных средствах, для крепления головки блока, используют самозатягивающиеся (пружинные) болты и после первой затяжки, повторять действие не имеет смысла.
Более того, так как конструкция этих деталей не предусматривает совершение протяжки, то подобное действие может только навредить качеству болтов. Соответственно, если раньше выполнение протяжки являлось обязательной составляющей любого техосмотра, то в наше время, данный пункт можно применить разве что к устаревшим моделям двигателей ВАЗов, ГАЗов и Москвичей.
3. Основные правила затяжки
Как уже говорилось, параметры и характеристики процесса затяжки ГБЦ у разных моделей двигателей существенно отличаются. Однако, существует ряд общих правил, которые могут быть использованы в ходе работы с любым из них. К ним относят следующие пункты:
• Применение указанного производителем порядка (схемы) затяжки болтов головки блока цилиндров и момента силы затяжки является обязательным условием качественного проведения ремонта.
• В ходе выполнения затяжки ГБЦ, стоит пользоваться только исправным и проверенным динамометрическим ключом. Обычный гаечный ключ для этих целей не подойдет. Также, не стоит полагаться на личный глазомер и надеяться на мышечную память.
• Сменные болты крепления ГБЦ должны находиться в идеальном состоянии (обязательное требование. ). Применять старые или перерезанные детали – категорически не рекомендуется. Кроме того, не забудьте перед затяжкой проверить состояние и чистоту резьбы. Что касается «пружинных болтов», то они являются одноразовыми, и при повторном применении уже не будут обеспечивать необходимой силы затяжки, что в результате, чревато появлением масляной течи из-под прокладки головки.
• При использовании болтов типа TTY (применяются в основном на алюминиевых головках) проводить любую дотяжку или подтяжку категорически запрещается. Эта разновидность болтов, не имеет отношения к моменту силы затяжки, так как затягивается в соответствии с установленным градусом. Более детальная информация должна быть предоставлена в инструкции производителя.
• Покупая прокладку для ГБЦ, обратите внимание на наличие спецификации производителя, в которой обычно указывается, какой именно момент силы затяжки можно применять по отношению к данному типу прокладки. Эти данные очень важны, так как результаты (цифры) момента затяжки мотора не должны, сильно расходится с данными, касающимися момента затяжки прокладки.
• При наличии «слепого» отверстия для болта крепления ГБЦ, постарайтесь не перелить масло, заливая его перед затяжкой головки, в противном случае, болт не сможет дойти до конца. Если это отверстие сквозное, а второй его конец выходит в систему охлаждения, то прежде чем закручивать болт, смажьте резьбу пластичным герметиком.
• При проведении дотяжки/протяжки болтов головки цилиндра (допустим Вы приняли именно такое решение), обратите внимание на тот факт, что у двигателя с чугунной головкой она производится при минимальной температуре около 800 (что называется «на горячую»), а у двигателя с алюминиевой ГБЦ – на «холодную».
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Инструкция по затяжке болтов ГБЦ

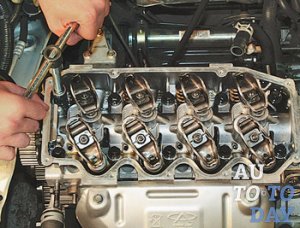

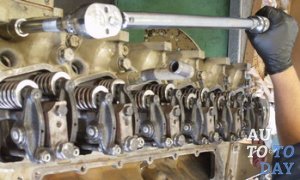

Как уже упоминалось выше, для затяжки головки блока цилиндров пользуемся исключительно динамометрическим ключом. Рожковым или накидным ключами невозможно затянуть ГБЦ с нужным усилием, даже если воспользоваться дополнительными инструментами, ломиком или трубой.
Находящийся возле ручки динамометр показывает, какое усилие было применено при затяжке, а это требование должно быть выполнено точно. Допускается небольшое отклонение от требований, порядка 0,5 кг/м.

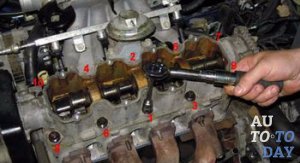

После того как взяли динамометрический ключ, запомните второе требование – порядок затяжки болтов (гаек) головки блока цилиндров. Порядок представляет собой определенную схему, которую нужно неукоснительно выполнять.
Первыми затягиваются центральные гайки (болты), а потом постепенно переходим к краю ГБЦ.
Существует несколько схем затяжки головки, и все они правильные. Главное — соблюдать «железное» правило: затягивать болты (гайки) парами от центра к краям. И не старайтесь сразу затягивать полностью, так можно перекосить головку. Затяжку проводите в три этапа: сначала болты (гайки) слегка подтяните, потом сильно подтяните, а затем окончательно сильно затяните. Для первой затяжки динамометр ключа выставите в положение 3 кг/м, дальше-больше. Промежуточная затяжка должна быть «озвучена» характерным потрескиванием. Этот звук означает, что гайка (болт) дотянут правильно. Опытные слесари рекомендуют делать затяжку болтов (гаек по диагонали).
После этого окончательно затяните ГБЦ, и мотор можно эксплуатировать. Динамометрический ключ выставляется в максимальное положение, которого требует руководство по ремонту данного автомобиля.
Важно! После щелчков, при окончательной затяжке, тянуть болты (гайки) дальше нельзя! Это приведёт к срыву резьбы.
После затяжки головки блока цилиндров дайте ей «отстояться». Чтобы не терять зря время, можно пока прикрутить коллектора, и другое снятое при разборке оборудование, натянуть цепь и т.д. Подождав 30-40 минут, сделайте контрольную затяжку.
Дело в том, что прокладка, которая ставится между головкой блока цилиндров и самим блоком двигателя, имеет свойство «усаживаться», т. е заполнять неровности и канавки, которые есть на поверхностях ГБЦ и блока, хотя невооруженным глазом они не заметны. Если контрольную затяжку проигнорировать, то в скором будущем прокладку «продавит», и ремонт двигателя придется повторить.
И еще! После небольшого пробега на отремонтированном двигателе (не более 100 км), следует еще раз подтянуть болты (гайки ГБЦ), это нужно обязательно сделать, потому что «на горячую», т. е прогреется, прокладка может еще раз «усесться».
Вот и все инструкции, которые помогут автолюбителю самостоятельно затянуть головку блока цилиндров автомобиля. Главное — не перепутать последовательность затяжки и не допускать рывков при работе динамометрического ключа.
Если следовать нашим советам, то затяжка головки блока цилиндров автомобиля пройдет быстро, сэкономит вам деньги (не придется обращаться на СТО) и обеспечит долгую и надежную работу двигателя автомобиля.
