Установка кнопки запуска двигателя на лада

Установка кнопки старт стоп на лада гранта


И так с чего же начать, все началось с того что у меня сломался замок зажигания, точнее перестал ключ отскакивать назад когда завёл двигатель, приходилось в ручную его поворачивать, ерунда но бесило постоянно, я стал искать где бы достать личинку замка, у нас в Пермь мало где они были, они или стоили 600 рублей, или в сборе с замком зажигания продавались, за 1500 рублей, и тут меня посетила идея поставить кнопку запуска двигателя, начал везде искать где Ее купить, в результате заказала наAliExpress за 1200( ссылку внизу оставлю)

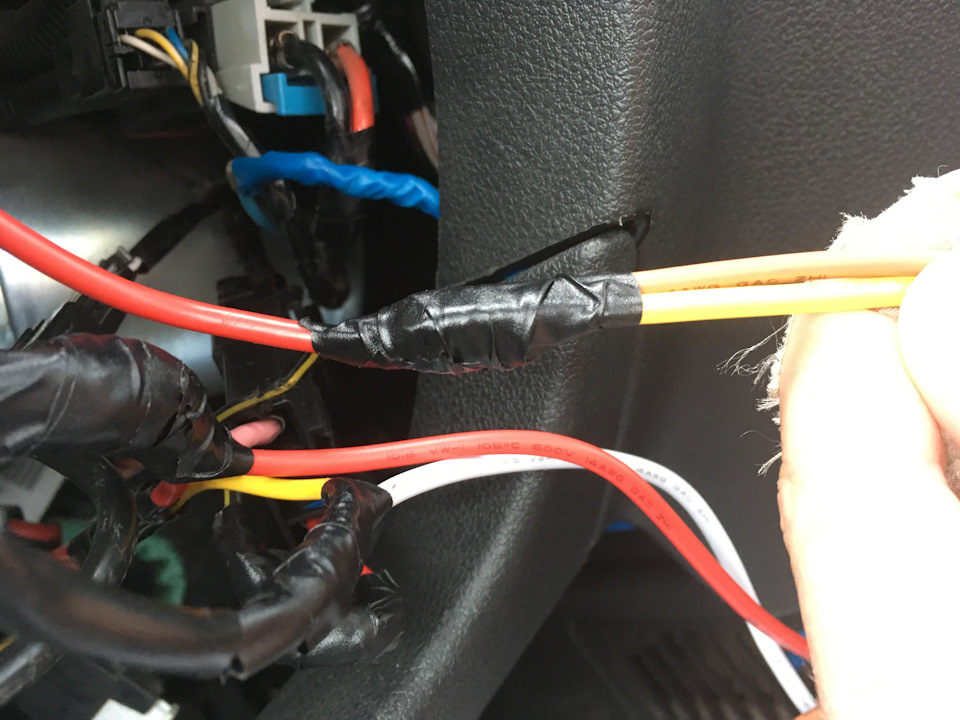

Первым делом подключил красный провода от блока кнопки, к розовому проводу от замка зажигания

Следом сделал чтоб от первого зажигания работал свет, магнитофон, и прикуриватель, то есть, провел от блока синий провод, ко всему что выше перечислено(вообщем теперь ничего не забуду отключить), потом провел от блока белый провод к черно-синему замка зажигания

Это у нас получилось зажигание.
Следом самое интересное, так как у меня стояла сигнализация с автозапуском, провода питания на стартера были перерезаны, и были выведены на блок управления сигнализацией, (там от замка зажигания провод который идёт на стартер был перемотан с проводом от блока сигналки, а другой конец который выходит из фишки замка зажигания с другим проводом от сигналки, тут то и была проблема, то что как я накрутил, машина или не заводилась или заводилась но не работал автозапуска, или работал автозапуск но не работала кнопка, вообщем начал искать в инете, но нигде небыли точно ответа, и я начал думать, и увидел что из блока управления кнопкой идёт ещё один провод(коричневый, тонкий), он короткий, и на него не обращал внимания, вообщем этот попробовав этот провод соединить с желтым проводом от блока, и подключив желтый с этим тонким коричневым поводом, проводом от сигналки, (на фото в далеке виден этот провод, он черно-желтый)

и другой провод от фишки замка со сигналкой.

все заработало, так же чтоб машина заводилась и глохла при нажатии педали тормоза, тонкий зелёный проводок я подцепил к провожу на педали тормоза ( там в клемме вроде 4 провода, бело-красный постоянный плюсь, 2 желтых тоже за что то отвечают, и 4 провод это просто красный, вот к нему и надо подключать тонкий зелёный провод

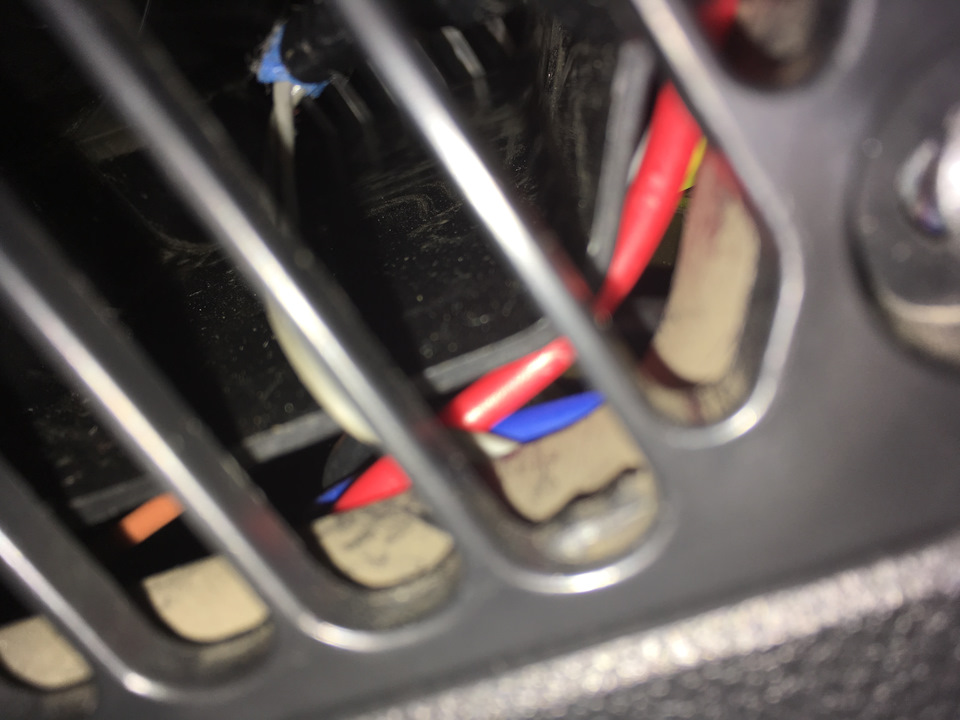

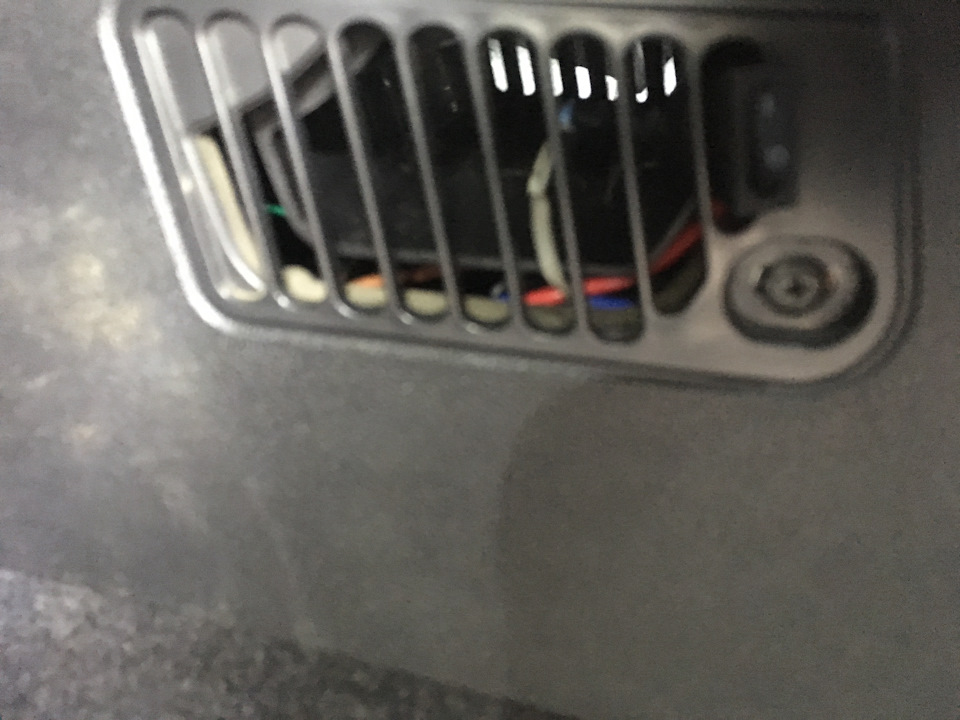

Вот и стал думать куда спрятать блок, самое хорошее место нашлось под печкой ног, с низу у водительского сидения, все провода уложились ровненько

Имобилайзер спрятал под в обивку сидения чтоб не подносить ключ, сел он считал ключ и поехал
Вот принципе и все, цена вопроса 1200 рублей, так же под кнопкой остался работающий замок зажигания, вдруг кнопка сломается, кнопку выковырял, и завёл с ключа

Во многих моделях автомобилей последних выпусков, для того, чтобы завести мотор, применяется кнопка, вместо всем привычного ключа. Насколько это лучше и удобней – каждый определяет в соответствии со своими пристрастиями. Появление такой новинки вызвало у многих водителей желание установить на свои старые машины запуск двигателя с кнопки. Поэтому вполне уместно будет рассмотреть, как может быть переделана система зажигания и запуска мотора в соответствии с новыми веяниями.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Читать еще:  Двигатель ауди поставить на фольксваген гольф

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Подключение кнопки старт стоп:

Для базовой работы системы при подключении достаточно произвести следующее

  1. Красный толстый провод — «+» аккумулятора
  2. Черный толстый — «-» аккумулятора (масса)
  3. Синий толстый — «+» АСС (магнитофон, прикуриватель)
  4. Белый толстый — «+» 1-ая линия приборов (катушка зажигания,бензонасос)
  5. Коричневый толстый — «+» 2-ая линия приборов (стеклоподъемники, дворники)
  6. Белый тонкий — «+» на лягушку педали тормоза.
  7. Кнопка работает от напряжения в сети не более 12 Вольт

Цвет проводов может различаться в зависимости от партии — смотрите прилагаемую в комплекте инструкцию. Описание подключения функций автозапуска и систем защиты находится там же. Если имеется штатный иммобилайзер автомобиля, то его нужно перенести или отключить.

Рекомендуем производить подключение в авторизованных сервисных центрах. При проблемах, возникших из-за неправильного подключения производитель ответственности не несет

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

  • ТК Энергия (nrg-tk.ru)
  • ТК Деловые Линии (dellin.ru)
  • ТК СДЭК (www.cdek.ru)
  • ТК ПЭК (pecom.ru)
  • ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД «Малахит» 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Читать еще:  405 двигатель инжектор сколько литров масла

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту info@car-team.ru для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Установка кнопки Старт Стоп.

В области повседневного использования современных автомобилей инновационное устройство представляет собой кнопка запуска двигателя. Все большее количество автовладельцев стремятся старые системы заменить на более качественные и современные технологии.

Значительно упрощает процесс запуска автомобиля кнопка старт стоп, поэтому все большинство автомобильных владельцев интересуются ею. Кроме того, она позволяет снизить набор предметов, которые нужно всегда носить с собой.

Ништячки))) Установка кнопки старт-стоп ВАЗ 2109. — Лада 2109, 1.5 л., 2003 года на DRIVE2

Сегодня наконец-то дождался посылки с али-экспресс. Как же я рад!))) Возможно скоро появится ещё один пост по установке, если будет не стыдно свои адовые смотки проводов на всеобщее оборзение выкласть)))________________________

Решил не писать новую статью, а просто дополнить эту, ибо нафиг барахлить в журнале.Вот фото комплекта, ни чем не отличается от других.

Комплектация. Ну там инструкция ещё, на фото нет почему то

Тут блок управления, собсно кнопочка, считыватель ключей, ключи и провода для подключения к зажиганию.Установка не заняла много времени, минут 30-40 и то потому что пытался найти FAQ по установке для чайников. Не нашёл, ибо все делают по-разному, и провода в комплектной фишке у всех по цветам в разных местах натыканы. Вобщем решил действовать согласно штатной инструкции, там провода по цвету расписаны, куда какой втыкать. Выдернул фишку замка зажигания, нашёл к ней распиновку.

Распиновка фишки замка зажигания. У меня контакт зажигание 1 не замкнут, поэтому я втыкал провод для подключения к зажиганию 1 к серому (рядом со светло-голубым зажигания 2) у меня цвета в фишке замка зажигания полностью совпадают с цветом проводов на этом фото.

Скажу сразу что вопрос с механизмом блокировки руля мне не пришлось решать, он у меня видимо заклинил и не работает, поэтому замок снимать не стал, и ключ пилить тоже не стал. Провода от блока просто зачистил, доставал по очереди нужные клеммы из фишки замка зажигания и зажимал в них проводульки как на фото.

Тыкаем замочек клеммы, достаём, разжимаем усики (один усик) зажимаем провод. Отгибаем немного замочек, втыкаем клемму на место в фишку. Если хотите можете заизолировать, по мне и так не плохо. Если зажать оголёнку под самую изоляцию то оголённые провода из фишки не торчат.

Читать еще:  Хонда аккорд сигнализатор неисправности систем двигателя

Единственное что на фото с распиновкой указанный провод зажигание1 запараллелен с контактом который находится рядом с контактом зажигание2. Так вот мне пришлось подоткнуться сразу туда, рядом с зажигание2, у меня контакты не замкнуты а если втыкать провод туда куда стрелка показывает, то при включении не срабатывает бензонасос.Из 6ти проводов четыре пришли в зажигание, это постоянный +12, запуск двигателя, зажигание1, зажигание2. Один провод ACC — я не понял куда втыкать, и чёрный воткнул в свободную фишку под торпедой к чёрному проводу (на массу). Далее фишку втыкаем в блок.Следующий провод к считывателю ключа. Из фишки два провода на считыватель, два свободных. Крайний сразу не нужен, а второй провод типа к плюсу кнопки над педалью тормоза. ну у меня что-то пошло не так. Кнопка срабатывает если на этот провод приходит плюс, а там этот плюс есть всегда, значит кнопка срабатывает постоянно… Короче подключил этот провод на минус кнопки на панели. Для вас это может быть секретка на которую приходит плюс, а выходит этот проводок, или например минус кнопки обогрева заднего стекла. Нажал на нопку — двигатель заводится, не нажал на кнопку — не заведёшься. И педаль тормоза будет нипричём. сам считыватель я подпихнул в щель накладки под приборкой. На фото лежит ключ, под ним (между подрулевым пластиком и панелью виден проходящий проводок. Тоесть ключ лежит прямо над считывателем.

Вот в этой полоске панели считыватель. Проводочек видно как проходит, ключ.

Далее кнопка. Просто сделал 4 прорези в резинке которая надевается на замок зажигания, и воткнул кнопку. Лепестки кнопки видно конечно но мне не критично.

Вот так врезал кнопку

Значит всё воткнул в блок, проверил, запихал блок рядом с мозгами,

Встал вроде плотненько не вылазит

прикрутил всю куйню. Радуюсь)))

Еси чо пишите, на вопросы отвечу.Всем спасибо за внимание)

Как подключить кнопку старт стоп? Пошаговая установка во всех деталях

Один из самых задаваемых нынче вопросов – как подключить кнопку старт стоп на свою машину, пусть даже и не совсем новую. Данная инновация стала популярной, и не только потому, что является модной частью определенного «фарша», считающегося верхом престижа.

Для многих пользователей очень привлекательна сама возможность более быстрого завода авто – а «с кнопки» оно реально запускается быстрее. Приятен и сам процесс «нажал – поехал». Плюс меньше барахла перед выходом надо рассовывать по карманам.

Как самому сделать кнопку пуска двигателя ВАЗ

Как было сказано выше, способов установки кнопки Start Engine на ВАЗ есть множество, но при этом есть несколько нюансов, которые обязательно нужно учитывать, выполняя такую доработку.

Во-первых, есть варианты запуска двигателя с кнопки с использованием ключа зажигания и без него. Во-вторых, запуск мотора происходит при однократном нажатии на кнопку, а также при ее удержании, пока не запустится ДВС. И в третьих включение зажигания может выполняться той же кнопкой пуска двигателя (при однократном нажатии включение зажигания при втором нажатии и удержании педали тормоза запуск мотора) и одновременное включение зажигания и стартера.

Примитивную кнопку пуска двигателя ВАЗ сможет сделать и установить даже самый неопытный атволюбитель, но все же лучше делать Start Engine на микроконтроллере с задержкой пуска и таймером.
