Ваз 2109 не работают дворники лобового стекла

Ваз 2109 не работают дворники лобового стекла

На переднем конце ротора электродвигателя нарезан червяк, который входит в зацепление и приводит в движение главную шестерню редуктора. При включении стеклоочистителя на электродвигатель подается напряжение бортовой цепи машины. При этом его вал начинает вращаться, приводя в действие редуктор. Он, в свою очередь, двигает рычаги, концы которых выведены на поверхность закапотной панели кузова и соединены с корпусами дворников. Один из концов вала редуктора оснащен специальным кулачком, управляющим подвижным контактом остановки дворников в крайнем положении.

Часто встречающиеся причины неисправности

Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:

  1. Поломка рычагов системы. Даже небольшое изменение формы этих деталей может повлиять на скорость механизма.
  2. Неисправность проводов питания. Если в систему не подается достаточно электричества, немудрено, что она замедлит ход.
  3. Инородные предметы в механизме. Любой камешек или травинка, случайно попавшая в устройство, может привести к серьезной поломке, не то, что к замедлению.
  4. Щетки примерзли к лобовому стеклу. Зимой нужно особенно пристально следить за механизмом, если вы не хотите отдирать его примерзшие части от стекла.
  5. Короткое замыкание в обмотке или чрезмерное загрязнение деталей. За конструкцией нужно внимательно следить, время от времени ее надо чистить и менять обмотку, если требуется.

Но все эти неисправности чаще всего не имеют ничего общего с замедлением хода дворников на автомобиле. Опытные автовладельцы уже давно разобрались, в чем заключается истинная причина поломки стеклоочистителей. Чаще всего причина в том, что водители плохо ухаживают за своей машиной. ВАЗ нуждается в особенно пристальном внимании в силу своей конструкции.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

  • Разборка узла;
  • Выявление неисправностей;
  • Устранение причин поломки очистителей;
  • Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

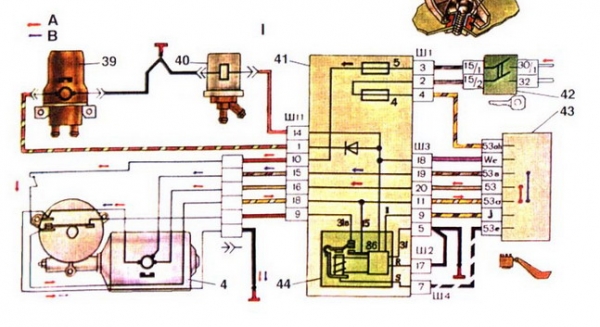

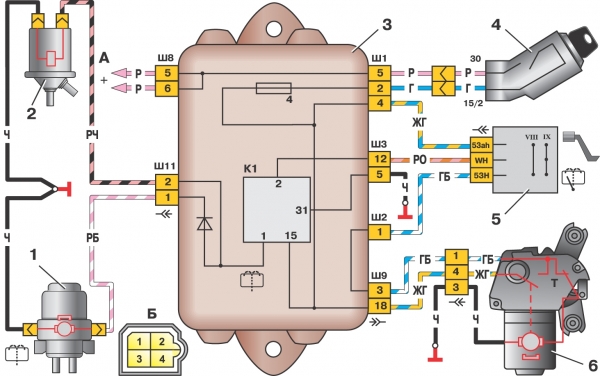

Схема

  1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
  2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
  3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
  4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
  5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
  6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

  1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
  2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
  3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
  4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.
Читать еще:  Замена задних амортизаторов киа сид

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Устройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

ЭлементВаши действия
Корпус электромотора, статорные обмотки и вал якоряЭти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене
Пружины щетокПружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены
ЩеткиПроверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток
КоллекторНе редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый
Шестерня привода редуктораПроверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки
Тяги привода дворниковУбедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените
Резьбовая часть валиков рычаговРезьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе
Предохранители и релеНе редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.

Проверяем блок предохранителей

При выходе из строя стеклоочистителя лобового стекла, первым делом проверьте, не перегорел ли предохранитель и все ли в порядке с реле, которые отвечают за работу этого узла. Часто сложный ремонт не требуется, достаточно просто извлечь перегоревший плавкий элемент и заменить его на новый.

В некоторых случаях перегоревший предохранитель говорит о чем-то больше, нежели просто его поломка. Чем именно вызвано нарушение целостности предохранителя — это важный вопрос. Потому рекомендуется выполнить разборку дворников, проверить состояние всех узлов и разобраться, что же стало истинной причиной отказа щеток на ВАЗ 2109.

Что делать при медленной работе дворников ВАЗ-2109

На форумах автолюбители часто интересуются, как своими руками устранить дефект медленной работы приспособлений на ВАЗ-2109? Действительно, без ремонтных работ обойтись не удастся, иначе стеклоочистители станут работать еще хуже и, в конце концов, вообще остановятся.

Пока еще можно отремонтировать отдельные компоненты механизма, принимайтесь за разборку изделий, следуя пошаговой инструкции, рекомендованной специалистами СТО:

  1. Осмотрите и адекватно оцените состояние механизма электродвигателя, как выглядит и функционирует обмотка и вал якоря. Есть ли вмятины, повреждения и царапины? Если скрыть их при помощи обработки наждаком не удается, тогда приспособление нужно заменить на новое.
  2. Осмотру также подлежат щетки и пружинные изделия. Устройства должны работать по принципу упругости, если этого нет, их тоже нужно заменить, ремонту такие дефекты уже не подлежат.
  3. Проследите за перемещением щеток в держателях. Если движение слишком медленное, нет ничего удивительного. Заедание, внезапное торможение и обездвиживание стеклоочистителей на ВАЗ-2109 устраняют наждачной бумагой, тщательно пройдитесь по поверхности и добейтесь абсолютно ровного покрытия без шероховатостей. Если сколы очень большие, не трудитесь и не тратьте время понапрасну – такие показатели износа требуют замены составляющих. Чтобы замена старых изделий на новые прошла быстро и легко, используйте паяльный инструмент, он позволит закрепить детали надежно и прочно.
  4. Повреждение коллектора – еще одна причина, из-за которой исправность стеклоочистителей ВАЗ-2109 может быть далека от идеала. К примеру, во время трения щеток могут возникнуть следы нагара. К счастью, этот дефект легко устранить при помощи специальной пасты, предназначенной для качественной полировки. Задиры устраняются наждаком, если это не помогает, пора осуществить замену компонента дворников.
  5. При осмотре конструкции привода редуктора часто обнаруживают сколотые зубья и другие дефекты, новая шестерня – лучший выход из сложившейся ситуации.
  6. Для того чтобы решить проблему медленной работы дворников ВАЗ-2109, может понадобиться проверка тяги привода стеклоочистителей. Изогнутость – отрицательный фактор, влияющий на функциональность приспособлений. Устранить видимые деформации можно подручными средствами.
  7. Элементы валиков рычагов, которые включают резьбовое соединение, тоже подлежат проверке. Вернуть к жизни стертую резьбу невозможно, поэтому приготовьтесь произвести монтаж новой тяги.
Читать еще:  Замена передней подвески ваз 2109

После того как осуществлена починка неисправностей в работе дворников ВАЗ-2109, следует воспроизвести сборку отдельных элементов в единое целое. Специалисты рекомендуют начинать с электродвигателя. Не забывайте смазывать все элементы конструкции концентрированным составом – благодаря этому дворники прослужат дольше.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров . Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Медленно работают дворники

Медленно работают дворники

#1 wectra » 23 окт 2014, 11:27

Re: Медленно работают дворники

#2 elec10 » 24 окт 2014, 07:12

Если машина на гарантии, то нужно ехать к ОД и пусть исправляют. Только машину оставьте на улице и пусть представители ОД смотрят её именно там, а то при постановке её в тёплое помещение проблема может исчезнуть и ОД как всегда отмажется, а у тебя в холода снова будет гемморой. Думаю смазку прихватило в механизме дворников, нужно заменить на более морозостойкую.

Re: Медленно работают дворники

#3 Iokes » 24 окт 2014, 07:40

Re: Медленно работают дворники

#4 ViktoriuZ » 24 окт 2014, 07:48

Re: Медленно работают дворники

#5 wectra » 24 окт 2014, 08:27

Re: Медленно работают дворники

#6 Iokes » 24 окт 2014, 08:39

Читать еще:  Ваз 2109 замена радиатора печки

Re: Медленно работают дворники

#7 ViktoriuZ » 24 окт 2014, 09:52

Re: Медленно работают дворники

#8 Игрик_76 » 24 окт 2014, 10:35

Re: Медленно работают дворники

#9 Iokes » 24 окт 2014, 10:43

Re: Медленно работают дворники

#10 Андрюха 60rus » 14 май 2015, 14:33

Re: Медленно работают дворники

#11 Андрюха 60rus » 15 май 2015, 20:44

Re: Медленно работают дворники

#12 Равиль » 29 сен 2015, 13:33

Re: Медленно работают дворники

#13 pavlo12004 » 29 сен 2015, 13:41

Re: Медленно работают дворники

#14 Равиль » 29 сен 2015, 13:54

Re: Медленно работают дворники

#15 pavlo12004 » 29 сен 2015, 14:09

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5

  • AUTOCLUB-IX35.RU » ФОРУМ
  • Наша команда • Удалить cookies форума • Часовой пояс: UTC + 3 часа

Клуб владельцев Hyundai IX35 (Хендай их35)

Данный портал не является представителем компании Hyundai и выражает мнение группы энтузиастов.
Некоторые положения являются мнением авторов и посетителей сайта и не являются руководством к действию и/или официальными рекомендациями производителя (если это не оговорено в тексте).

Вся информация, содержащаяся на портале, собрана из разных источников.

Вся информация получена из открытых источников, и будет убрана по требованию правообладателя.

Все права на содержимое сайта принадлежат его владельцу и охраняются законодательством.

Следуя рекомендациям сайта Вы должны отдавать себе отчет, что действуете исключительно на свой страх и риск и несете все финансовые и правовые последствия самостоятельно.

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

  • сначала разбирается узел;
  • затем выявляются неисправности;
  • далее выполняется ремонт или замена неисправных деталей;
  • на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

  1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
  2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
  3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
  4. Со шлиц снимаются пластиковые защитные колпачки.
  5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
  6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
  7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
  8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
  9. Откручиваем нижний болт крепления кронштейна очистителя.
  10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
  11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Таким образом выполняется ремонт, доработка очистителя стекла ВАЗ 21099 своими руками. Процесс длительный и утомительный, но вполне может быть выполнен самостоятельно. Это даст возможность сэкономить деньги на дорогостоящем ремонте в СТО.
