О том, насколько важны для автомобиля исправные тормоза, говорить не приходится. Это и его управляемость, и комфорт водителя и пассажиров, и, конечно же, безопасность.

Чтобы тормоза работали одновременно и эффективно, и даже при резком экстренном торможении автомобиль не терял равновесия и управляемости, на Фольксваген Поло установлена система равномерного распределения тормозных усилий. Не вдаваясь в подробности ее описания, скажем лишь, что благодаря ей все четыре колеса машины замедляют свою скорость равномерно, благодаря чему машину не заносит даже при резком нажатии водителя на соответствующую педаль.

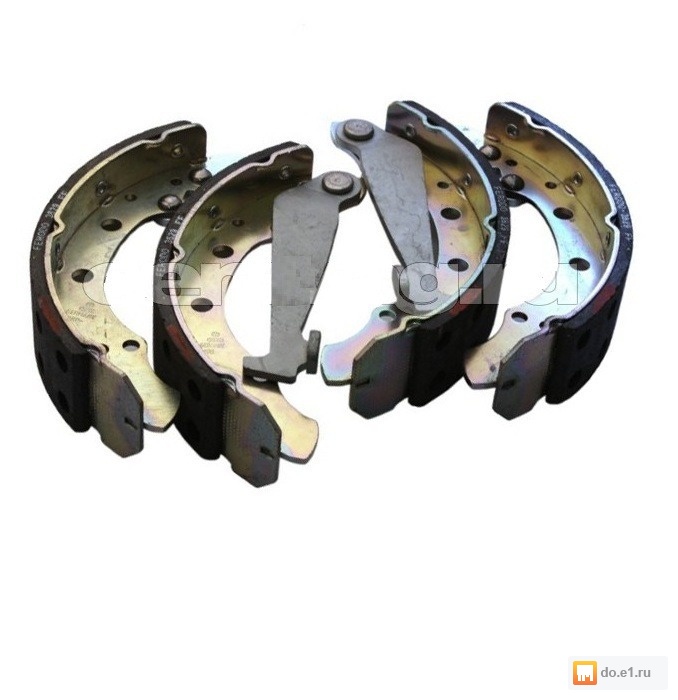

Определяем тип задних тормозных колодок на Volkswagen Polo Sedan

Открутите винт крепления барабана к ступице и снимите задний барабан. Снимите чашку крепления прижимной пружины колодки и саму пружину вместе с опорной стойкой.

Отожмите отверткой переднюю колодку вперед и выведите ее из нижнего упора. Аналогично отожмите заднюю колодку.

Плоскогубцами оттянуть нижний край колодки и вытащить его из ограничителя пластины. Отсоединить верхнюю часть колодок от упоров.

Меняем задние тормозные колодки на автомобиле Фольксваген Поло седан

Используя пассатижи вытащить нижнюю стяжную пружину. Для этого необходимо отогнуть концы пружины и вывести ее из колодок.

Перевернуть колодки как показано на фото ниже. Распорную пружину требуется сдвинуть немного.

Замена колодок тормозных механизмов задних колес Volkswagen Polo седан

С каждым годом показатели увеличиваются, автопроизводители создают новые, более мощные модели, способные развивать поразительные скорости. Но не единственный.

Однако, даже опытные водители нередко пренебрегают уходом за тормозной системой. Важным пунктом в контроле работоспособности системы является состояние тормозных колодок.

Механизм регулировки колодок с барашком смазал литолом без фанатизма; 7. Смазал литолом трос ручника и рубашку, где он входит в заднюю часть тормозного механизма, колодки задние фольксваген поло седан фанатизма; 8.

Собрал обратно колодки и все деталюшки, заправил трос ручника, поставил колодки на место и надел нижнюю пружину; 9. После зафиксировал колодки фиксаторами и обрызгал все рабочии метса медной смазкой;

Инструменты и материалы

Для снятия и установки колодок понадобятся следующие инструменты:

• Для демонтажа колёс подготовьте баллонный ключ № 17.
• Домкрат.
• Монтировка.
• Ключ Torx T-30.
• Плоскогубцы.
• Крестообразная и плоская отвёртка.
• Литиевая смазка G 052150А2.

Если этого материала нет в наличии, рекомендуем использовать пластичную смазку G 000650. Приступим к работе. Алгоритм действий расписан ниже.

Подготовка автомобиля и инструмента

Механизм барабанных тормозов имеет довольно сложную систему . Самостоятельно заменить задние колодки возможно, только имея некоторые навыки и опыт в проведении подобных работ.

• На автомобиле с механической коробкой включить первую скорость.
• С автоматической трансмиссией перевести рычаг в режим парковки.

Для этого необходимо установить автомобиль на ровной площадке с твёрдым покрытием.

1. Под передние колёса подложить упоры.
2. Ослабить гайки колеса, на котором будет производиться замена.
3. Освободить стояночный тормоз и приподняв автомобиль домкратом под порог установить подставку и снять колесо.

Для проведения дальнейших работ потребуются следующие инструменты:

• набор отвёрток;
• ключ Torx T-30 ;

Обязательно приобретите такой ключ – не стоит пробовать крутить винт какими-либо другими приспособлениями.

Порядок замены

1. Ключом Torx T-30 вывернуть стопорный винт крепления барабана.

Винт крепления барабана к ступице колеса.

Если на ступице ржавчина, стоит зачистить её шкуркой или сбрызнуть проникающей смазкой.

Очищаем детали механизма от загрязнений.

Снимаем нижнюю стяжную пружину колодок.

Металлической щёткой очистить внутреннюю поверхность пыльника от грязи и продуктов износа тормозных накладок. Нанести смазку на резьбовое соединение саморегулирующего механизма.

Стоимость работ по техническому обслуживанию VW Поло Седан

Даже если обслуживание автомобиля проводится регулярно и в полном объеме, со временем приходится выполнять работы по замене деталей, которые выходят из строя в результате естественного износа или повреждения в процессе эксплуатации.

Проверка.

Чтобы проверить тормозные колодки и выяснить, что они уже не пригодны для дальнейшего использования, необходимо поднять автомобиль на подъёмник и, заглянув на область внутренней стороны колёсного диска, найти там тыльную часть тормозных щитов, на которых установлены специальные пробки. Они находятся на некотором отдалении от центра диска. Сняв пробку, сквозь неё можно увидеть толщину тормозных накладок. Используя фонарик или другой осветительный прибор, проконтролируйте, чтобы толщина накладки не была меньше двух с половиной миллиметров. Если же она, всё же, стала меньшей, то её придётся заменить, причём, на обоих колёсах, независимо от степени износа.

и проверяем детали на наличие дефектов

Теперь поднимаем заднюю часть авто на опоры или же используем для этого подъёмник, чтобы колёса свободно двигались. В любом случае, нужно убедиться, чтобы в процессе работы авто не могло с опор сдвинуться.

Приступаем к замене задних тормозных колодок.

Начинаем процесс замены с того, что механизм регулировки нужно будет возвратить в исходное положение, чтобы тормозные колодки не оказались застрявшими в тормозном барабане. Для этого нужно вставить в тыльную часть барабана сквозь тормозное отверстие тонкую длинную отвёртку, найдя клин регулировки механизма. Это позволит протолкнуть его по направлению к верху. К слову, данный механизм располагается на левой верхней части с внутренней стороны барабана.

Далее наступает черёд демонтажа крышки ступицы. Лучше всего, использовать для этого специальный инструмент, который поможет передать усилие удара молотком для снятия крышки. Если же такого инструмента нет, то можно воспользоваться отвёрткой. Действовать нужно осторожно, однако усилие понадобится существенное.

Вид в разобранном состоянии

Сняли тормозной барабан

Теперь мы можем снять сам тормозной барабан. Если во время демонтажа вы ощутили, что он застревает, то можно ещё раз попытаться отжать вверх клин регулировки механизма.
Когда все эти действия выполнены, можно приступать к следующему этапу. Для этого не очень сильно нажимаем пальцами с тыльной стороны на штифты, которые фиксируют тормозные колодки. А плоскогубцами удерживаем тарелку пружины на внешней части колодки. Для этого нужно отжать её по направлению вовнутрь и разворачивать до того момента, пока головка штифта не станет доступной для прохода сквозь пружину. Теперь можно снимать и саму тарелку пружины, а также пружину и штифт. Данная процедура должна быть проведена на двух колодках в одинаковой последовательности.
Разворачиваем одну и другую тормозные колодки по направлению вниз, чтобы можно было отключить трос ручного тормоза от колодки.

Зажимаем тормозные колодки в тиски, если они имеются, иначе, просто фиксируем их подручными средствами. Это необходимо для того, чтобы можно было посредством плоскогубцев отцепить прижимной механизм пружины клина регулировки от верхней пружины возвратного типа. Теперь можно снять одну колодку, предварительно демонтировав с одной из сторон разжимную планку.

Теперь данную разжимную планку необходимо приподнять то того уровня, пока пружина не будет свободно двигаться, чтобы её можно было отщёлкнуть и в дальнейшем снять. Важно, чтобы пружина была полностью снята, а не болталась на одном креплении. Кроме того, необходимо снять и клин регулировки. Помните, что положение клина должно быть зафиксировано на фотографии, рисунке или, хотя бы, в вашей памяти, чтобы вы могли его позже правильно установить на место.

Все полученные в результате детали необходимо хорошо отчистить. В частности, необходимо обследовать качество резиновых чехлов тормозных цилиндров, и, если вы заметили какие либо проблемы, то просто заменить их. Это может проявляться в утечках жидкости. Таким образом, замена задних тормозных колодок фольксваген поло сделана уже наполовину.

Обратная сборка.

Используем новый комплект колодок, которые вы устанавливаете на свой автомобиль. Так, зажимаем их в тиски и устанавливаем натяжную пружину, а также заводим разжимную планку в саму колодку. Делать два этих процесса, желательно, одновременно. Для этого будет необходимо растягивать пружину до того момента, пока она не будет полностью закреплена.

Теперь вставляем клин регулировки в колодки и собираем в соответствии с теми указаниям, которые были даны при разборке колодки и клина. Устанавливаем верхнюю возвратную пружину. Чтобы её установка была правильной, можно обратиться к руководству по эксплуатации вашей модификации автомобиля, где должен быть приведён рисунок с правильным расположением всех элементов системы.

Смазываем и ставим обратно

Одеваем стопорную гайку на ступицу Фольксваген Поло

Устанавливаем трос ручного тормоза, а также разводим две тормозные колодки сверху, чтобы можно было установить верхние их части в тормозные цилиндры, в частности, в их поршни. При работе соблюдайте максимальную осторожность, чтобы не повредить резиновые чехлы поршней об острые края деталей тормозной системы.

Далее крепим нижнюю возвратную пружину, а также устанавливаем на опору левую колодку. Также, крепим прижимную пружину клапана регулировки и немного поднимаем саму колодку посредством отвёртки над опорой.

Теперь можно устанавливать и удерживающие штифты колодок в той очерёдности, которая была указана при разборке колодок. Монтируем тормозной барабан, а также проводим остаточную регулировку подшипника ступицы заднего колеса. Для того чтобы механизм был приведён в действие, нужно пару раз нажать на педаль тормоза. Вот и всё, процесс замены задних тормозных колодок произведён.

Замена задних тормозных колодок Поло седан, тормозного барабана

49190

Детали заднего тормозного механизма можно снять при разборке тормозного механизма и заменить новыми. Исключение — рабочий цилиндр. Как показывает практика, в большинстве случаев переборка его в гаражных условиях не приводит к желаемому результату и в некоторых случаях может привести к аварии. Поэтому при неисправности рекомендуем заменять рабочий цилиндр в сборе.

Замена тормозного барабана Поло Седан

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 231,5 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Тормозные барабаны заменяйте парами (левый и правый одновременно).

Вам потребуются: ключ для болтов колес, ключ TORX ТЗО, монтажная лопатка (две), штангенциркуль.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны снимаемого барабана на опору. Снимите заднее колесо.

3. Выверните винт крепления барабана к задней ступице.

4. . и снимите барабан.

5. Измерьте штангенциркулем диаметр рабочей поверхности. Если он больше максимальнодопустимого значения, барабан подлежит замене

6. Установите детали в порядке, обратном снятию, предварительно утопив поршни рабочего цилиндра, сжимая тормозные колодки двумя монтажными лопатками.

При установке прежнего барабана снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.

7. Аналогично снимите, проверьте и при необходимости замените тормозной барабан с другой стороны.

Замена задних тормозных колодок Поло Седан

Вам потребуются: ключ для болтов колес, пассатижи, отвертка с плоским лезвием, медицинский шприц.

Минимально допустимая толщина фрикционных накладок тормозных колодок 2,5 мм.

Заменяйте колодки в следующих случаях:

— толщина фрикционных накладок менее предельно допустимого значения;

— поверхность накладок замаслена;

— фрикционная накладка непрочно соединена с основанием;

— накладки с глубокими бороздами и сколами.

1. Ослабьте затяжку болтов крепления левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу, С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан

6. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота.
7. . снимите чашку, прижимную пружину.
8. . и опорную стойку.

9. Аналогично снимите опорную стойку передней колодки.

10. Преодолевая сопротивление нижней стяжной пружины, отожмите отверткой переднюю колодку вперед.

11. . и выведите ее нижний носок из-за ограничительной пластины нижнего упора.
12. Аналогично выведите из-за ограничительной пластины нижний носок задней колодки, ослабив тем самым натяжение нижней стяжной пружины.
13. Снимите нижнюю стяжную пружину, выведя ее отогнутые концы из отверстий в ребрах колодок.
14. Переместив узел колодок вверх и вправо, выведите верхние носки колодок из прорезей упоров поршней рабочего цилиндра и отведите колодки от щита тормоза.
15. Сдвиньте вперед распорную пружину заднего троса привода стояночного тормоза.

16. . отсоедините наконечник троса от разжимного рычага.
17. . и снимите узел колодок.

Сразу же после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
18. Выведите отогнутый конец верхней стяжной пружины из отверстия в ребре передней колодки.
19. . а ее изогнутый конец из отверстия в ребре зацней колодки, затем снимите пружину и заднюю тормозную колодку.
20. Выведите отогнутый конец пружины механизма регулировки зазоров из отверстия в ребре передней колодки.

21. . и снимите пружину извлекая ее второй отогнутый конец из отверстия клина.
22. Отсоедините отогнутый конец оттяжной пружины от отогнутого уса распорной планки.
23. . и снимите пружину.
24. Отсоедините от передней колодки распорную планку и клин механизма регулировки зазоров.

25. Очистите от загрязнений и осмотрите детали тормозного механизма . Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, их чашки и опорные стойки.

Распорные планки левого и правого тормозных механизмов невзаимозаменяемы, так как имеют зеркальную по отношению друг к другу форму.

Передняя А и задняя Б колодки заднего тормозного механизма различаются по конструкции. Помимо этого задние тормозные колодки различаются как левые и правые.
жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

26. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

27. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

При сборке узла колодок с пружинами установите клин механизма регулировки зазоров в крайнее верхнее положение.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной

жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

28. Установите тормозной барабан

29. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 3-5 раз на педаль тормоза.

30. Установите на место колесо. Проверьте легкость его вращения.

31. Аналогично замените тормозные колодки тормозного механизма другого колеса.

32. Отрегулируйте стояночную тормозную систему

Замена заднего тормозного цилиндра Поло Седан

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.

. и специальный ключ «на 11» для гаек трубопроводов.

1. Ослабьте затяжку болтов крепления заднего колеса со стороны заменяемого цилиндра, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу, С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо.

4. Снимите тормозной барабан

5. Снимите тормозные колодки заднего колеса
6. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.
7. Отверните гайку крепления тормозной трубки к рабочему цилиндру, сдвиньте гайку по трубопроводу, отсоедините трубку и заглушите ее отверстие, например, колпачком клапана выпуска воздуха.

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом случае рекомендуем лишь немного стронуть гайку трубки, затем вывернуть болт крепления цилиндра и отсоединить его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гай’ ку ключом попеременно в обе стороны.

8. Выверните болт крепления рабочего цилиндра к тормозному щиту, придерживая цилиндр с другой стороны.

9. . и снимите рабочий цилиндр.

Обратите внимание на маркировку рабочего цилиндра. Для замены приобретайте цилиндр с аналогичной маркировкой.

10. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

11. Установите рабочий цилиндр в порядке, обратном снятию.

12. Установите тормозные колодки.

13. Установите тормозной барабан.

14. Удалите воздух из тормозной системы

15. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану
